Кулометр для аккумулятора: виды, принцип работы и правильная схема подключения шунта

Что такое кулометр (монитор батареи) и зачем он нужен?

Кулометр — это высокоточный измерительный прибор, который устанавливается в аккумуляторную цепь и в реальном времени отслеживает движение тока. В отличие от базовых индикаторов, этот экранчик показывает не просто примерный уровень заряда, а точную остаточную емкость в ампер-часах (А·ч) и процентах. Он работает как бухгалтер: скрупулезно считает каждый ампер, который вошел в батарею при зарядке или ушел на питание подключенных устройств.

Важно: без кулометра эксплуатация дорогих и мощных сборок (особенно на базе лития) превращается в управление автомобилем с заклеенным датчиком топлива.

Почему вольтметр обманывает, а кулометр — нет?

Многие пытаются определять остаток энергии по обычному вольтметру. Для классических свинцово-кислотных аккумуляторов этот метод отчасти работал, так как их напряжение падает относительно равномерно по мере разряда. Но современные элементы питания ведут себя иначе.

Почему вольтметру нельзя доверять в современных системах:

• Специфика химии LiFePO4: Литий-железо-фосфатные аккумуляторы имеют так называемую «плоскую кривую разряда». При напряжении 13.2В батарея может быть заряжена как на 90%, так и на 30%. Вольтметр не покажет реальную разницу, пока емкость не упадет до критических значений и система не отключится.
• Просадка под нагрузкой: Если вы подключите мощный потребитель (например, инвертор, лебедку или лодочный электромотор), напряжение на клеммах моментально просядет. Вольтметр покажет, что батарея полностью разряжена, хотя по факту внутри еще достаточно запаса хода.
• Восстановление показателей: Как только вы отключаете мощную нагрузку, напряжение быстро возвращается к исходному уровню, что снова вводит пользователя в заблуждение.

Кулометр полностью лишен этих недостатков. Поскольку он опирается на физический подсчет прошедшего через измерительный элемент тока, а не на косвенные и нестабильные скачки напряжения, вы получаете эталонно точные данные об остатке емкости.

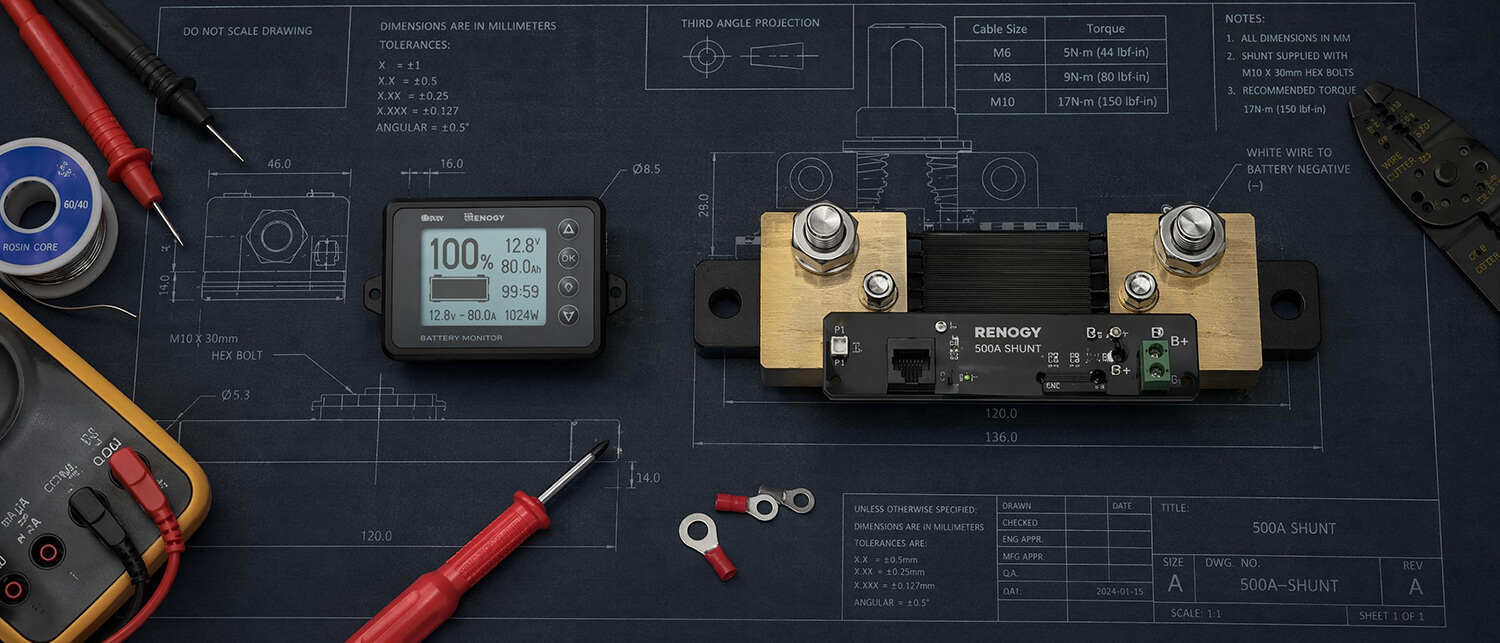

Основные виды кулометров

При выборе кулометра ключевым фактором является мощность вашей системы. Глобально все мониторы батарей делятся на две категории в зависимости от того, где физически расположен измерительный элемент.

Модели со встроенным шунтом

В этих приборах измерительный элемент уже распаян прямо на плате за дисплеем. Силовые провода подключаются непосредственно к самому экранчику.

• Плюсы: максимальная простота монтажа и компактность конструкции.
• Минусы: жесткое ограничение по проходящему току (обычно до 10–20 ампер).
• Сфера применения: маломощные электросамокаты, небольшие радиоуправляемые модели, самодельные портативные колонки и слаботочные системы.

Внимание: попытка пропустить через кулометр со встроенным шунтом ток от автомобильного инвертора или лодочного электромотора гарантированно приведет к расплавлению клемм и выходу платы из строя.

Устройства с внешним измерительным шунтом

Это классический и самый надежный вариант для серьезных сборок. В такой схеме дисплей выполняет только роль информационного табло, а весь силовой ток проходит через отдельный массивный металлический блок — внешний шунт.

• Запас мощности: внешние шунты выпускаются на токи в 50А, 100А, 350А, 500А и более. Они легко справляются с пиковыми нагрузками при запуске тяжелого оборудования.
• Пожаробезопасность: толстые силовые кабели остаются в аккумуляторном ящике, а к экрану на приборной панели тянется тонкий и безопасный сигнальный шлейф.
• Сфера применения: автодома, катера, резервное питание (ИБП), солнечные электростанции и любые емкие сборки на базе LiFePO4.

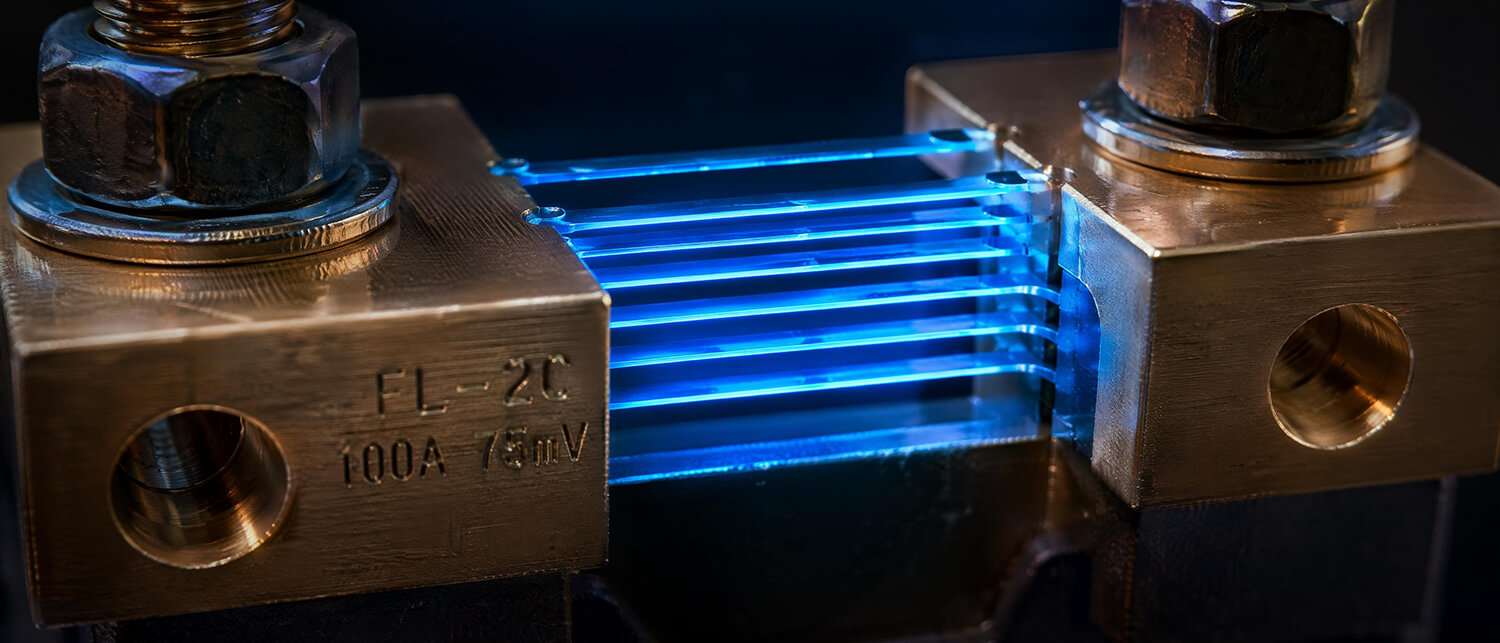

Как работает измерительный шунт: просто о сложном

Многих новичков пугает само слово «шунт», но на деле всё сводится к базовым законам физики. Если говорить простым языком, измерительный шунт — это массивный проводник (по сути, калиброванный резистор) с точно известным и крайне низким сопротивлением. Он физически врезается в цепь, и через него протекает весь ток от аккумулятора к потребителям или от зарядного устройства к батарее.

Процесс подсчета остаточной емкости происходит в три этапа:

• Фиксация падения напряжения: Когда ток проходит через металл шунта, на его концах возникает микроскопическое падение напряжения (измеряется в милливольтах).
• Вычисление силы тока: Процессор кулометра непрерывно считывает эту крошечную разницу потенциалов. Используя закон Ома, прибор моментально и с высокой точностью вычисляет силу тока, которая проходит через систему в данный момент.
• Подсчет времени (интеграция): Кулометр умножает текущую силу тока на время. Если прибор фиксирует разрядный ток в 10 ампер на протяжении одного часа, он отнимает от общей емкости батареи ровно 10 ампер-часов (А·ч). При подключении зарядки процесс идет в обратную сторону — ампер-часы плюсуются к остатку.

Важно: именно из-за такой математики монитор батареи должен быть подключен к питанию непрерывно. Если экранчик обесточить, он не сможет фиксировать проходящий ток, и реальные показатели остаточной емкости разойдутся с цифрами на дисплее.

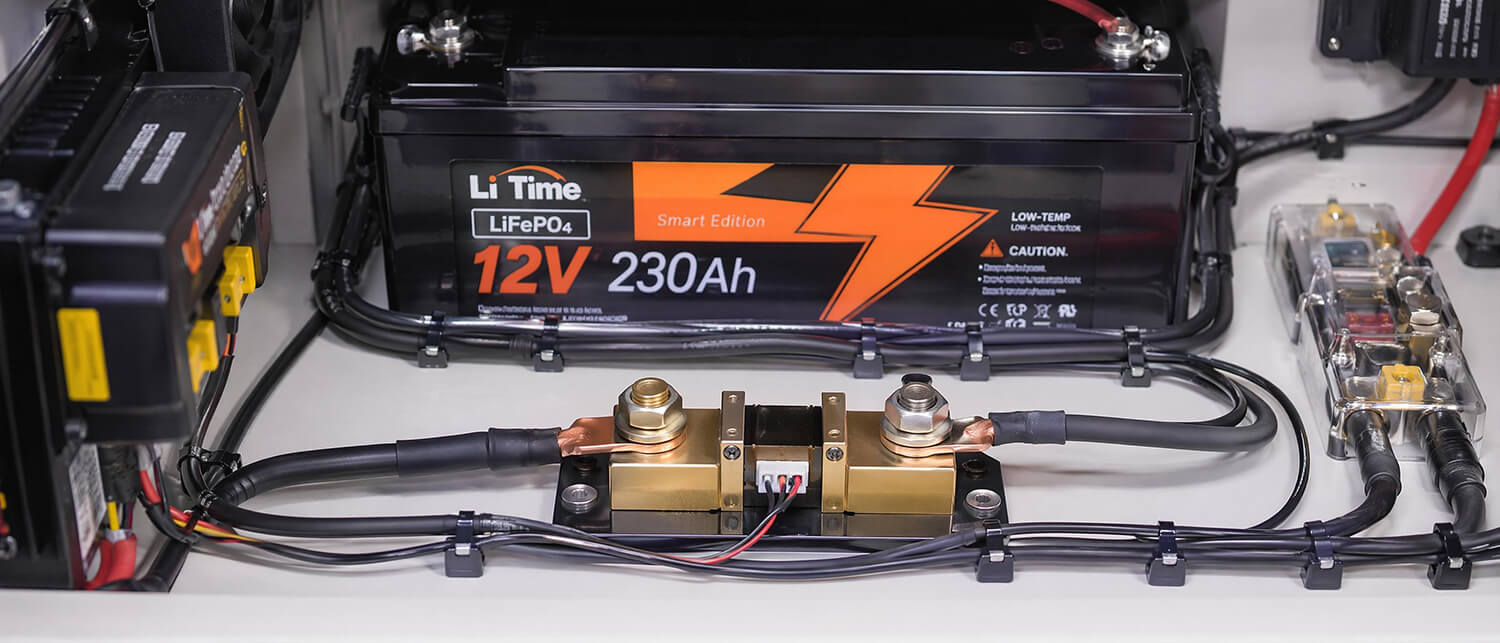

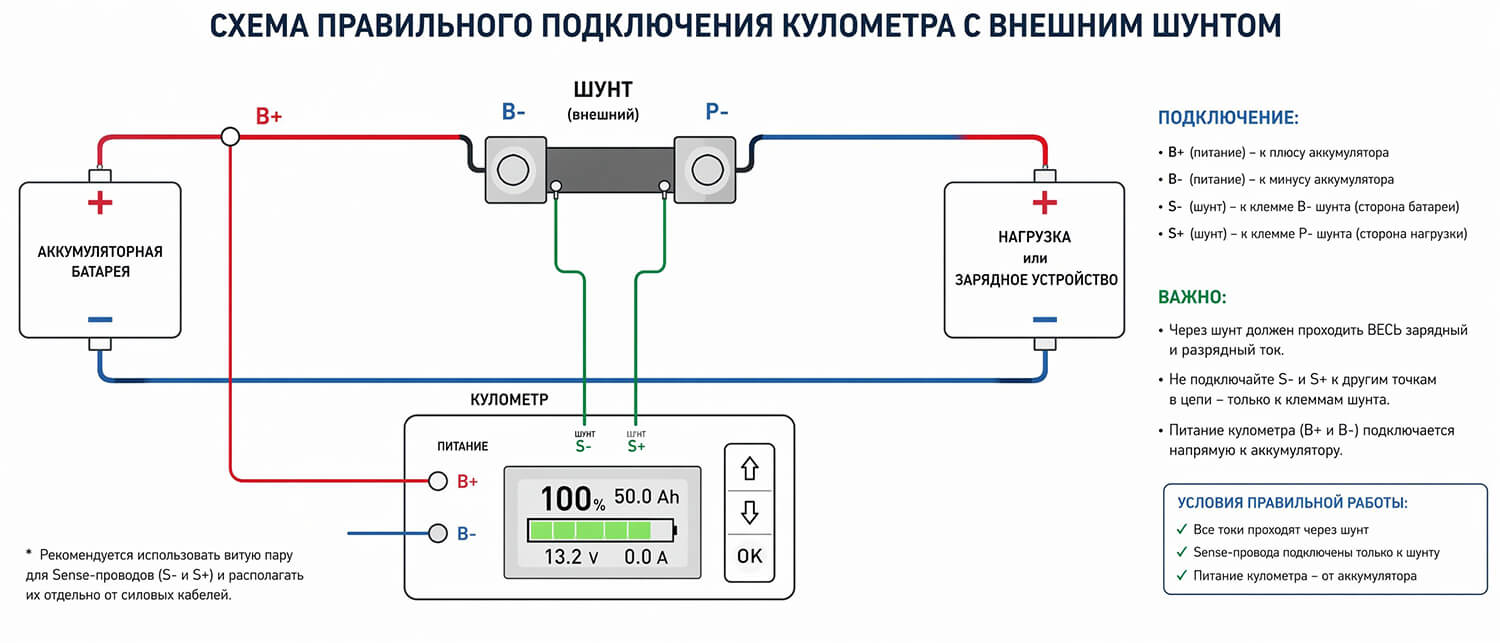

Схема правильного подключения кулометра с внешним шунтом

Мы подошли к самому ответственному этапу. Неправильная коммутация — главная причина того, что кулометр показывает некорректные данные или выходит из строя в первую же минуту работы.

Главное правило: почему шунт врезается строго в разрыв минусового провода?

Абсолютное большинство мониторов батарей (особенно популярных моделей на рынке) спроектировано для установки исключительно на минусовую линию. Это связано с архитектурой встроенных микросхем и базовой безопасностью. Если вы попытаетесь установить классический шунт в разрыв плюсового кабеля, то при подключении шлейфа питания вы гарантированно сожжете измерительную плату процессора.

Важно: шунт должен быть самым первым и единственным узлом, который подключается к минусовой клемме аккумулятора. Между клеммой батареи и шунтом не должно быть вообще никаких других проводов (даже от маломощных датчиков), иначе этот ток пройдет мимо счетчика.

Пошаговая коммутация: куда подключать B-, P- и как запитать сам дисплей

На массивном основании внешнего шунта располагаются два крупных болта для фиксации силовых наконечников. Обычно они имеют заводскую гравировку:

• Контакт B- (Battery): сюда прикручивается короткий толстый кабель, который идет напрямую от главного минусового токовывода вашего аккумулятора.
• Контакт P- (Power/Pack/Load): к этому болту подводится общая минусовая шина. Именно к этой точке теперь должны сходиться все без исключения минусовые провода: от инвертора, контроллера солнечных панелей, зарядного устройства из сети и бортовых потребителей.
• Питание и замер напряжения: от измерительной платы на шунте отходит тонкий плюсовой провод (часто красного цвета). Его нужно подключить к главному плюсу аккумулятора. Через этот провод прибор берет питание для работы дисплея и считывает общее напряжение сборки.
• Информационный шлейф: финальным шагом плата на шунте и экран кулометра соединяются комплектным экранированным кабелем передачи данных.

Частые ошибки при монтаже и настройке

Даже при наличии правильной схемы подключения пользователи часто допускают ошибки, которые сводят на нет всю точность прибора. Разберем две самые критичные проблемы.

Подключение паразитной нагрузки в обход шунта

Мы уже упоминали, что к минусовой клемме аккумулятора должен подключаться только шунт (клемма B-). Однако на практике при монтаже часто цепляют туда же «мелочевку»: питание автономного отопителя, сигнализацию, слаботочные датчики или минусовые провода от самих приборов.

• Что происходит: ток от этих потребителей идет в обход измерительного элемента.
• Последствия: кулометр физически не видит этот расход энергии. В результате дисплей будет показывать 100% заряда, в то время как ваша батарея может быть уже глубоко разряжена из-за постоянной неучтенной утечки.

Ошибки первичной калибровки

Сразу после подключения кулометр не знает, сколько именно энергии сейчас находится в вашей сборке. Ему нужна отправная точка. Если просто включить прибор в сеть и начать использование, данные об остатке будут некорректными.

Важно: правильная калибровка делается только при полностью заряженном аккумуляторе.

• Шаг 1: подключите зарядное устройство и дождитесь полного окончания цикла заряда (когда зарядный ток упадет до нуля).
• Шаг 2: зайдите в настройки кулометра, введите паспортную емкость вашей сборки в ампер-часах и вручную установите показатель текущего заряда на 100%.

Только после этой процедуры прибор начнет корректно вести учет входящих и исходящих токов.
