BMS-платы: подробный обзор видов и правильная схема подключения

Сборка надежного аккумулятора невозможна без грамотного управления питанием. Любая батарея, состоящая из нескольких последовательно соединенных элементов, требует строгого контроля напряжения и тока. Эту задачу берет на себя специализированная электроника.

Что такое BMS (Battery Management System) и зачем она нужна аккумулятору?

BMS (Battery Management System) — это электронная плата, которая устанавливается на аккумуляторную сборку для защиты ячеек от деградации, возгорания и преждевременного выхода из строя. Она выступает обязательным промежуточным звеном между элементами питания и нагрузкой (или зарядным устройством).

Основная задача платы — непрерывный мониторинг состояния каждой последовательной параллели ячеек li-ion, lifepo4 или титаната. Если хотя бы один из параметров выходит за рамки допустимых значений, система разрывает цепь при помощи силовых транзисторов (MOSFET), отключая потребителя или зарядку.

Базовые функции защиты, которые обеспечивает контроллер:

• От перезаряда: блокирует подачу тока, если напряжение на ячейке превышает безопасный порог (например, 4.2V для стандартного литий-иона), предотвращая вздутие и химическое разрушение элемента.
• От глубокого разряда: отключает нагрузку, когда напряжение падает до критического минимума (обычно 2.5V – 2.7V), защищая аккумулятор от необратимой потери емкости.
• От перегрузки по току: срабатывает, если подключенный потребитель (например, мотор-колесо электровелосипеда) запрашивает ток разряда, превышающий пропускную способность платы и элементов.
• Защита от короткого замыкания: мгновенное разъединение цепи при резком скачке сопротивления и тока, что спасает сборку от пожара и расплавления контактов.

Важное уточнение: BMS-плата не заряжает аккумулятор и не работает как преобразователь напряжения (DC-DC). Это исключительно защитный барьер и инструмент балансировки ячеек.

Виды BMS-плат: от классики до современных решений

Рынок предлагает десятки вариантов контроллеров, но глобально их можно разделить на две большие категории: аппаратные (обычные) и программные (Smart). Выбор зависит от бюджета, требуемой надежности и задач вашей сборки.

Обычные платы (симметричные и несимметричные)

Классические аппаратные контроллеры имеют жестко заданные пороги срабатывания. Вы не сможете изменить напряжение отключения или ток балансировки — все параметры заложены на заводе-изготовителе.

При покупке аппаратной платы важно различать два типа схемотехники:

• Симметричные: заряд и разряд идут через один и тот же порт. Это оптимальное решение для электротранспорта с рекуперацией, где мотор может работать как генератор, отдавая энергию обратно в батарею при торможении.
• Несимметричные: имеют раздельные порты. Разряд идет через силовые ключи порта P- (Power), а зарядное устройство подключается к отдельному контакту C- (Charge). Ток заряда в таких платах обычно значительно ниже тока разряда.

Как правильно выбрать BMS-плату для своей сборки?

Подбор контроллера начинается задолго до покупки ячеек. Ошибка в номиналах или типе химии приведет к тому, что плата либо будет постоянно уходить в защиту, либо не сработает в критический момент. При выборе опирайтесь на четыре базовых параметра.

• Тип химии аккумулятора: контроллеры не универсальны. Плата для литий-ионных (Li-ion) элементов настроена на верхний порог 4.2V, тогда как литий-железо-фосфатным (LiFePO4) ячейкам требуется отключение при 3.65V. Использование несоответствующей платы гарантированно испортит сборку.
• Количество последовательных соединений (S): параметр указывает, сколько групп ячеек соединено последовательно для набора нужного напряжения. Если вы собираете батарею 48V из Li-ion элементов, вам потребуется плата с маркировкой 13S. Для LiFePO4 на те же 48V нужна версия 16S.
• Рабочий ток разряда: рассчитывается исходя из пикового потребления вашей нагрузки (например, контроллера электровелосипеда или инвертора). Если мотор потребляет в пике 30А, выбирайте плату с номинальным током разряда 40А–50А. Запас мощности в 20-30% убережет силовые транзисторы от перегрева.
• Ток балансировки: в базовых аппаратных платах он составляет скромные 30–50 мА, чего достаточно только для новых ячеек с идеальным внутренним сопротивлением. Для емких сборок (от 30 А·ч) лучше искать модели с током балансировки от 100 мА до 2А, либо планировать установку внешнего активного балансира.

Внимание: никогда не выбирайте контроллер впритык по току разряда. Постоянная работа на пределе возможностей приводит к деградации компонентов платы и риску теплового пробоя.

Smart BMS с Bluetooth: в чем их главное преимущество?

Умные платы оснащены микропроцессором и модулем связи (Bluetooth, UART или CAN). Они стоят дороже классических аналогов, но превращают аккумулятор в прозрачную и управляемую систему.

Ключевые возможности Smart-версий:

• Настройка параметров: через мобильное приложение можно вручную задать пороги отключения по верхнему и нижнему напряжению, адаптируя контроллер под конкретную химию ячеек.
• Детальный мониторинг: на экране смартфона в реальном времени отображается напряжение каждой отдельной параллели, показания термодатчиков и точный процент оставшейся емкости.
• Усиленная балансировка: некоторые современные Smart-модели оснащаются встроенным активным балансиром, который переносит энергию от заряженных ячеек к разряженным (требует проверки: наличие активной, а не пассивной балансировки зависит от конкретной модели и производителя, внимательно читайте даташит перед тем, как купить плату).

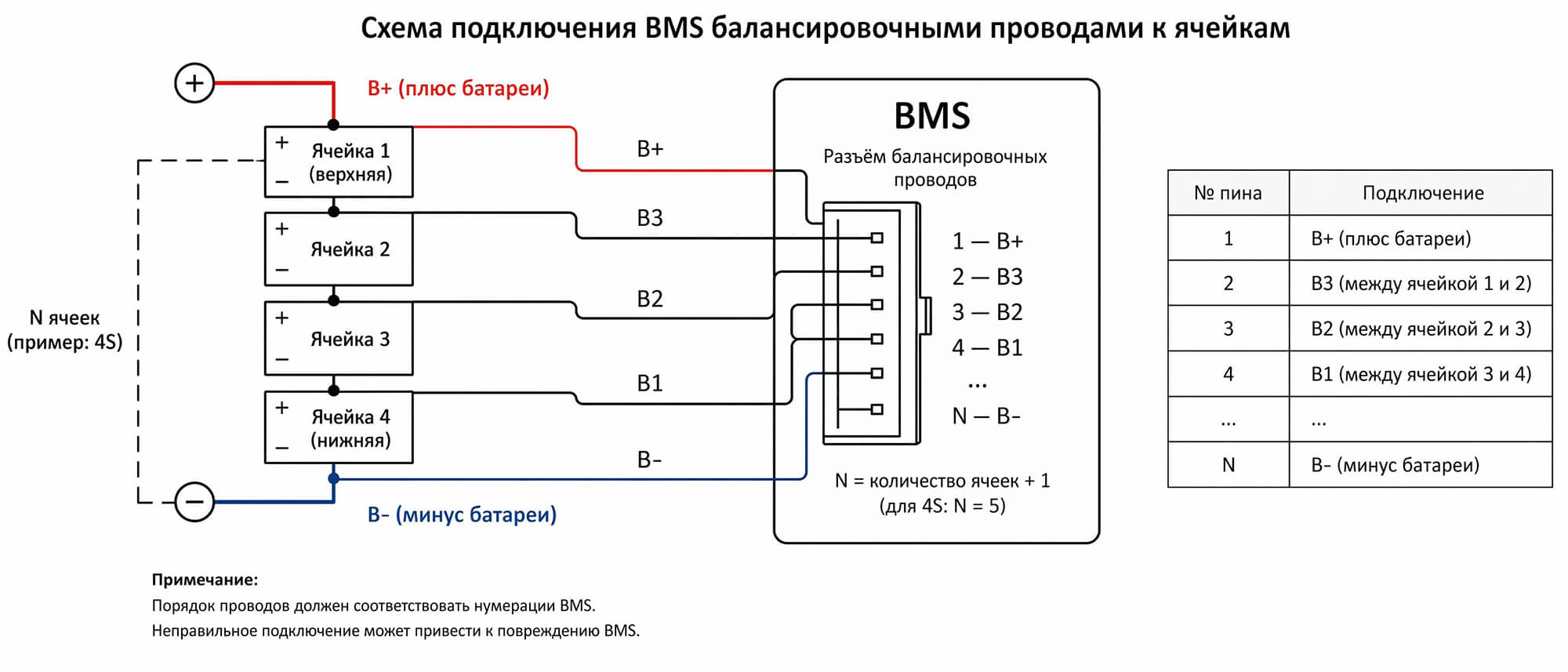

Схема подключения BMS балансировочными проводами к ячейкам

Монтаж платы — самый ответственный этап сборки. Ошибка в последовательности подключения шлейфов с высокой долей вероятности приведет к выгоранию балансировочных резисторов или пробою микросхемы. Главное правило сборщика: балансировочный шлейф всегда вставляется в разъем контроллера в самую последнюю очередь, когда все провода уже припаяны к ячейкам и тщательно проверены.

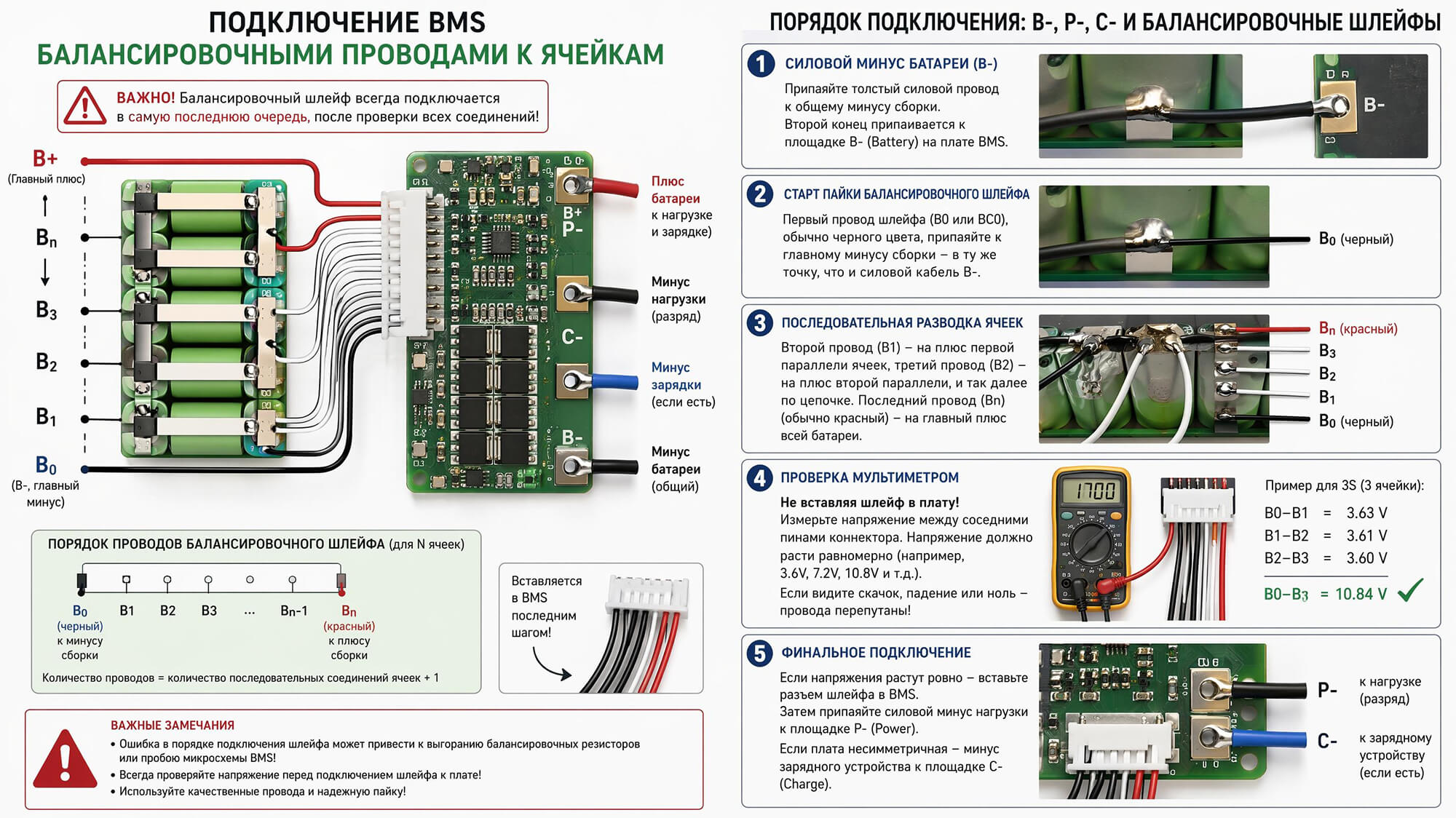

Порядок подключения: B-, P-, C- и балансировочные шлейфы

Независимо от того, симметричная у вас плата или нет, монтаж всегда начинается с главного минусового контакта. Классический алгоритм действий выглядит следующим образом:

• Шаг 1: Силовой минус батареи (B-). Возьмите толстый силовой провод (желательно в силиконовой изоляции) и припаяйте его к общей минусовой клемме вашей аккумуляторной сборки. Второй конец провода припаивается к контактной площадке B- (Battery) на самой плате контроллера.
• Шаг 2: Старт пайки балансировочного шлейфа. Шлейф состоит из пучка тонких проводов. Первый провод (обычно черного цвета, маркируется на схемах как B0 или BC0) припаивается к главному минусу сборки — физически в ту же точку, куда вы припаяли силовой кабель B-.
• Шаг 3: Последовательная разводка ячеек. Второй провод шлейфа (B1) паяется на плюсовой контакт первой параллели ячеек. Третий провод (B2) — на плюс второй параллели, и так далее по цепочке. Последний провод шлейфа (часто имеет красный цвет) всегда должен оказаться на главном плюсе всей батареи.
• Шаг 4: Проверка мультиметром. Важно: не вставляйте колодку шлейфа в плату! Возьмите мультиметр, переведите его в режим измерения постоянного напряжения и пройдитесь щупами по соседним пинам коннектора. Напряжение должно расти равномерно (например, 3.6V, 7.2V, 10.8V). Если вы видите резкий скачок, падение или ноль — провода перепутаны местами, нужно перепаивать.
• Шаг 5: Финальное подключение. Если напряжения на колодке растут ровно, смело вставляйте разъем шлейфа в BMS. Теперь можно припаять силовой минус нагрузки (контроллера мотора) к площадке P- (Power). Если ваша плата несимметричная, минус от порта зарядного устройства выводится на отдельную площадку C- (Charge).

Обратите внимание: главный плюсовой кабель аккумуляторной сборки идет напрямую к разъему нагрузки и порту зарядки, он не проходит сквозь BMS-плату.

Частые ошибки новичков при пайке и настройке

Даже с правильной схемой на руках можно испортить дорогостоящие компоненты. За годы практики я собрал список типичных промахов, которые допускают при первой самостоятельной сборке батареи.

• Пайка с подключенным шлейфом: самая разрушительная ошибка. Если вы паяете силовые провода или перемычки, когда коннектор вставлен в плату, статическое электричество от паяльника или случайное замыкание мгновенно выведет микроконтроллер из строя.
• Перегрев контактных площадок: использование слабого паяльника (менее 60 Вт) заставляет сборщика подолгу греть контакт P- или B- на плате. В результате текстолит расслаивается, а соседние SMD-компоненты отпаиваются и смещаются. Для силовых проводов нужен мощный паяльник с широким жалом и хороший флюс.
• Игнорирование изоляции: балансировочные провода часто пересекаются друг с другом в тесном корпусе. Если они трутся о металлические перемычки ячеек, изоляция со временем перетирается, что приводит к короткому замыканию и пожару. Обязательно используйте каптоновый скотч или электрокартон для прокладки трасс.
• Путаница с первым минусом: многие забывают припаять первый провод шлейфа (обычно черный) к силовому минусу сборки, думая, что достаточно контакта толстого кабеля B-. Без этого тонкого провода контроллер не сможет корректно измерить напряжение первой ячейки и заблокирует работу.
