Зачем нужен активный балансир для аккумулятора LiFePO4 и можно ли обойтись без него?

При сборке литий-железо-фосфатных батарей один из самых частых вопросов касается балансировки ячеек. Балансир для аккумулятора lifepo4 — это электронный модуль, который выравнивает напряжение на всех последовательно соединенных элементах питания (банках). Без этого механизма полезная емкость всей батареи будет определяться самой слабой ячейкой, а срок службы сборки кратно сократится.

Что такое балансир и зачем он вообще нужен сборке LiFePO4?

Суть работы балансира сводится к поддержанию одинакового уровня заряда на каждом элементе цепи. Если одна банка зарядилась до максимума быстрее остальных, балансир вмешивается в процесс, не давая ей уйти в перезаряд, и подтягивает отстающие элементы. Это критически важно для литий-железо-фосфатных аккумуляторов из-за их плоского графика разряда.

Главная проблема литий-железо-фосфата: почему ячейки «разбегаются»

Даже если используются ячейки высшего класса (Grade A) из одной заводской партии, в процессе эксплуатации их напряжение неизбежно начнет отличаться. Этот процесс называется «разбегом». Происходит это по нескольким физическим причинам:

• Температурный градиент: банки, расположенные в центре плотной сборки, отдают тепло хуже и нагреваются сильнее крайних, что постепенно меняет их химические свойства и внутреннее сопротивление.
• Погрешность производства: абсолютно идентичных элементов не существует, микроскопические отличия в сопротивлении накапливаются с каждым циклом заряда-разряда.
• Индивидуальный саморазряд: у каждой ячейки свой микроток саморазряда, который при длительном простое уводит напряжение в сторону от соседних элементов.

Разве платы BMS недостаточно? (Развеиваем главный миф новичков)

Среди новичков бытует мнение, что наличие качественной платы BMS исключает необходимость дополнительных модулей. Стандартная BMS действительно оснащена функцией балансировки, но она пассивная и оперирует ничтожно малыми токами — обычно в диапазоне от 30 до 50 мА.

Для сборки емкостью 100Ah и выше ток в 50 мА будет выравнивать элементы неделями. На практике сценарий выглядит так: одна банка быстро достигает верхнего порога (например, 3.65V), BMS штатно отключает зарядку для защиты от возгорания, в то время как остальные банки остаются недозаряженными на уровне 3.33V. В результате пользователь недополучает заявленную емкость аккумулятора, а дисбаланс усугубляется.

Важно: Ключевая задача BMS — аварийная защита от короткого замыкания, глубокого разряда и перезаряда. Функция выравнивания ячеек в ней вторична и справляется со своей задачей только на батареях малой емкости (до 20-30Ah).

Я пишу как эксперт в сборке и эксплуатации LiFePO4 аккумуляторов с 10-летним стажем.

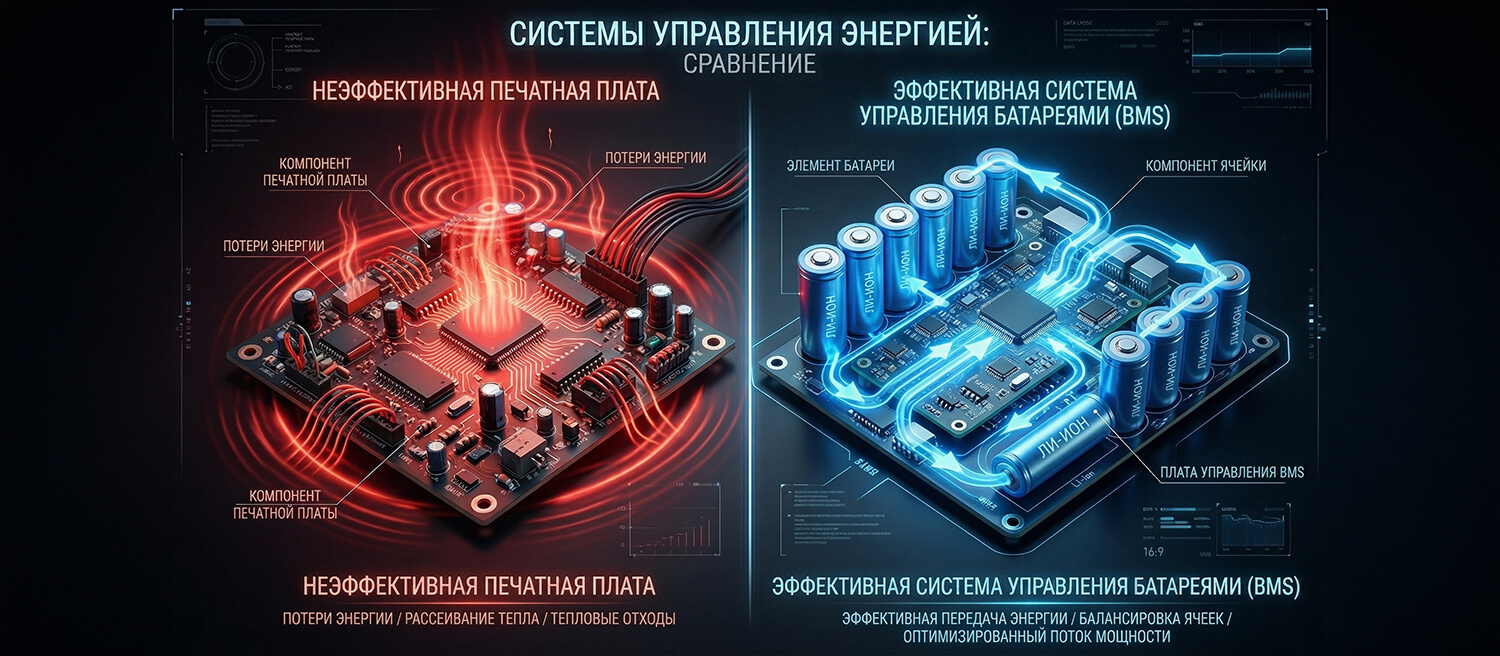

Пассивный vs Активный балансир: в чем фундаментальная разница?

Чтобы понять, за что вы платите деньги при покупке дополнительного модуля, нужно разобраться в физике процесса выравнивания ячеек. Глобально существует два подхода: лишнюю энергию можно либо уничтожить, либо перераспределить.

Как работает пассивный балансир (сжигание лишней энергии)

Пассивный метод — это самое простое и дешевое решение, которое по умолчанию встраивается в 99% заводских плат BMS. Принцип его действия напоминает переполненную ванну: как только напряжение на конкретной ячейке достигает порогового значения (обычно 3.65V для химии LiFePO4), параллельно ей подключается нагрузочный резистор.

Этот резистор начинает буквально сжигать излишки энергии, переводя ее в тепло, пока соседние, более слабые банки, продолжают заряжаться. Из-за этого процесса плата BMS может ощутимо нагреваться в конце цикла заряда.

• Главный минус: крайне низкие рабочие токи (30-50 мА, редко до 100-200 мА). Отвести большое количество тепла с компактной текстолитовой платы физически невозможно, поэтому производители намеренно занижают ток балансировки.

Как работает активный балансир (перекачка энергии)

Активный балансир действует умнее: он работает по принципу сообщающихся сосудов. Модуль постоянно или циклично замеряет разницу потенциалов на всех ячейках сборки. Найдя банку с самым высоким напряжением, он забирает часть ее заряда и перекачивает в банку с самым низким напряжением.

Вместо бессмысленного нагрева атмосферы мы получаем сохранение энергии внутри системы. Это позволяет оперировать совершенно другими токами — от 1A до 5A и выше (внимание: точные рабочие токи зависят от конкретной модели и текущего разбега напряжений, всегда требуйте у продавца даташит для проверки реальных характеристик).

Сравнительная таблица: Пассивный против Активного

Характеристика	Пассивный балансир (встроенный в BMS)	Активный балансир (отдельный модуль)
Принцип работы	Сброс лишней энергии на резисторы (нагрев)	Перекачка энергии от сильной ячейки к слабой
Рабочие токи	30 - 150 мА (очень медленно)	1А - 5А и более (быстро)
Тепловыделение	Высокое (может требовать радиатора)	Минимальное (энергия не сжигается)
КПД	Около 0% (энергия тратится впустую)	До 90-95%
Применение	Сборки малой емкости (электротранспорт до 20-30Ah)	Сборки большой емкости (от 100Ah, лодочные моторы, ИБП)

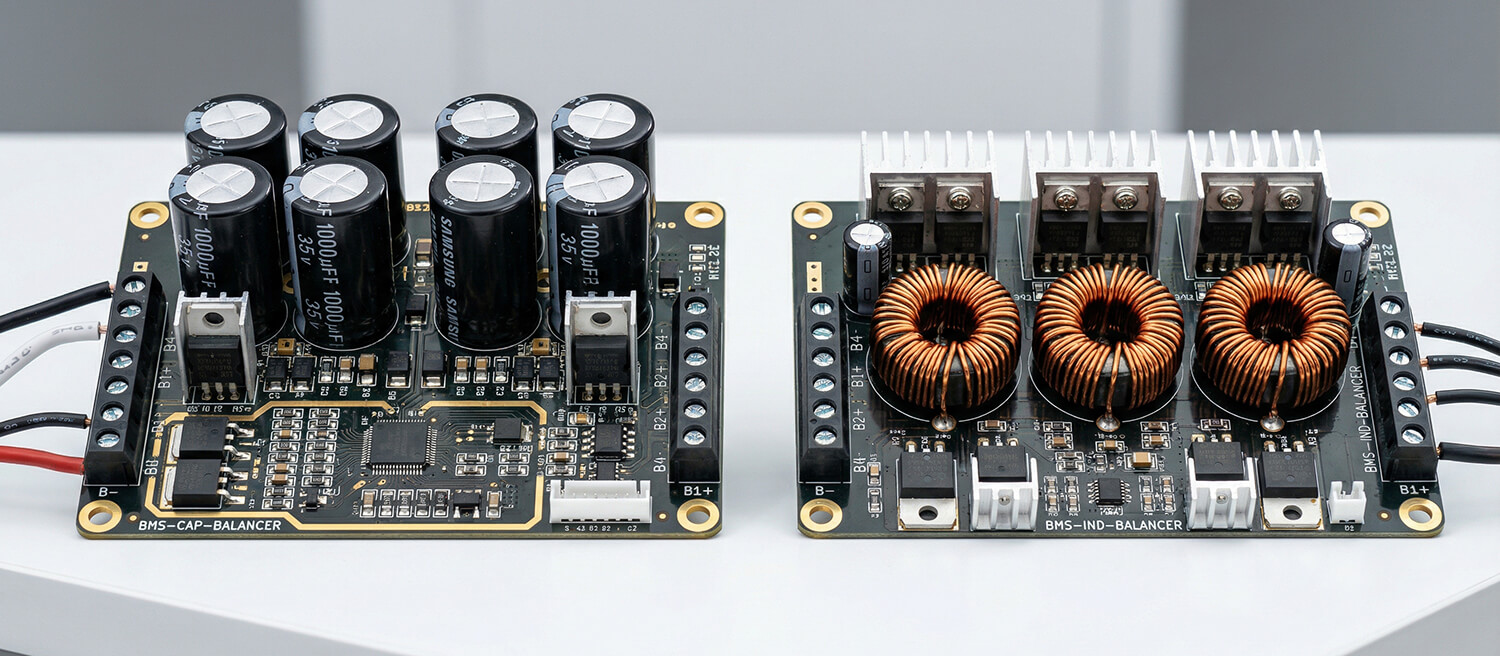

Типы активных балансиров для LiFePO4

На рынке представлено множество плат, но глобально все активные модули делятся на два основных типа по физическому принципу переноса энергии. Понимание этой разницы поможет не переплатить при сборке.

Конденсаторные (Capacitive) — плюсы и минусы

Это самый популярный и доступный тип на рынке. Принцип работы заключается в использовании конденсаторов в качестве промежуточных накопителей. Плата поочередно подключает конденсатор к ячейке с избыточным напряжением (накапливая заряд), а затем переключает его на ячейку с пониженным напряжением (отдавая заряд).

• Плюсы: низкая стоимость, компактные размеры, полное отсутствие нагрева при работе.
• Минусы: сила тока балансировки нелинейна и жестко привязана к разнице напряжений (дельте) между банками. Если разбег составляет 0.2V, модуль может выдавать заявленные 5А. Но когда дельта сокращается до 0.03V, ток падает до сотен или даже десятков миллиампер. Процесс финального выравнивания сильно растягивается во времени.

Индуктивные (Inductive) — плюсы и минусы

В этих платах для передачи энергии применяются дроссели (катушки индуктивности). Энергия от заряженной банки преобразуется в электромагнитное поле дросселя, после чего импульсом отправляется в отстающую банку.

• Плюсы: индуктивные модули способны поддерживать высокий ток перекачки энергии даже при минимальной дельте напряжений. Они значительно быстрее справляются с выравниванием элементов на финальных стадиях заряда.
• Минусы: такие платы стоят дороже, занимают больше места из-за массивных катушек. При работе на высоких токах дешевые версии могут издавать едва уловимый высокочастотный писк.

Важно: Для 90% бытовых задач (сборка резервного питания для дома, батарея для лодочного электромотора или автозвука) конденсаторных моделей более чем достаточно. Индуктивные решения стоит искать только для высоконагруженных промышленных систем, где важна максимальная скорость балансировки.

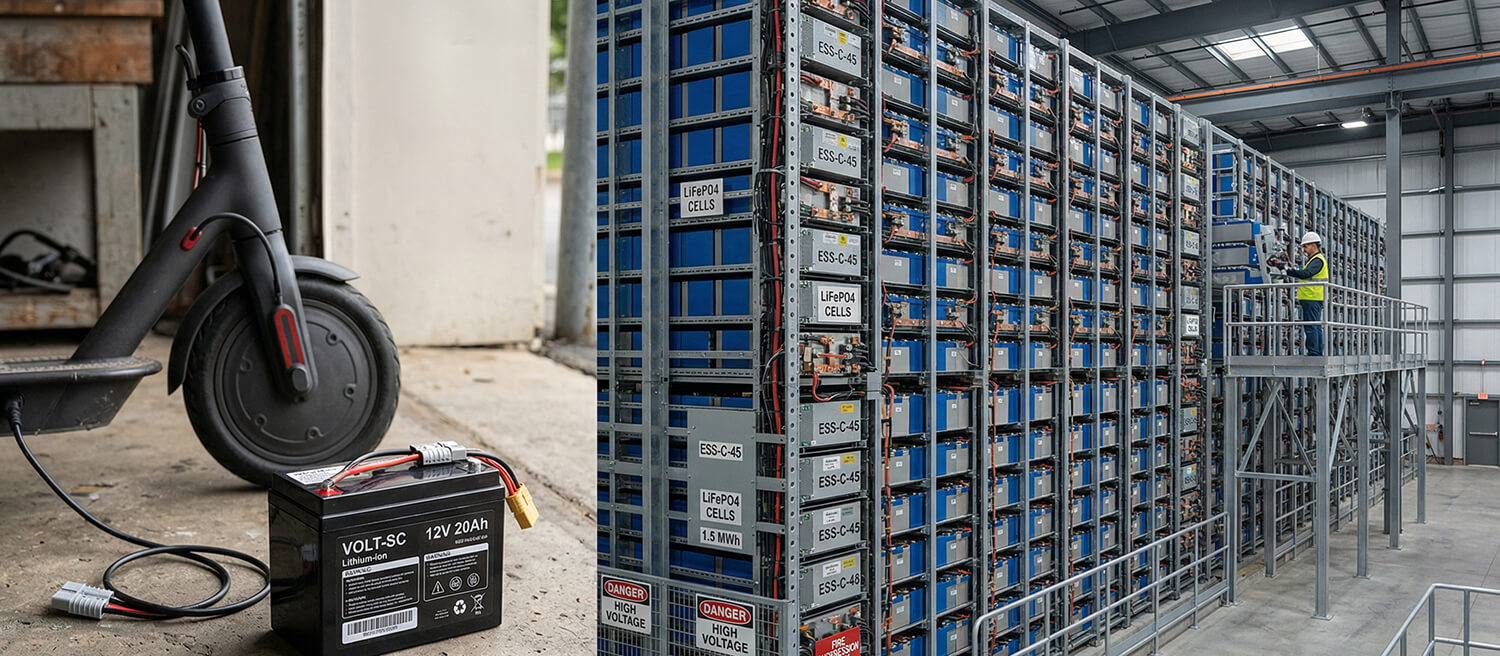

Главный вопрос: нужен ли активный балансир именно вашей сборке?

Вокруг этого вопроса сломано немало копий на профильных форумах. Короткий ответ: нет, он нужен далеко не всем. Все зависит от того, из чего собрана ваша батарея и в каких режимах она будет эксплуатироваться.

Когда достаточно только штатной BMS

Вы можете смело сэкономить на покупке дополнительного модуля выравнивания, если ваша сборка попадает под следующие критерии:

• Малая емкость: батареи до 30-50Ah (например, для эхолота, небольшого электросамоката или источника бесперебойного питания для роутера). Встроенная в BMS пассивная балансировка с токами 30-50 мА вполне справится с естественным разбегом таких банок.
• Новые ячейки Grade A: если вы приобрели качественные элементы из одной заводской партии с подтвержденным одинаковым внутренним сопротивлением, они будут разбегаться крайне медленно.
• Щадящие режимы работы: аккумулятор не высаживается в глубокий ноль (ниже 2.8V на банку) и заряжается умеренными токами (обычно не более 0.2C - 0.3C от общей емкости).

В каких случаях активный балансир строго обязателен

А вот ситуации, когда экономить на активном модуле категорически нельзя. Без него вы рискуете недополучить заявленную емкость и быстро угробить дорогостоящую сборку:

• Сборки из б/у ячеек: элементы с разной историей эксплуатации, разным износом и внутренним сопротивлением (часто встречается при покупке банок Grade B или элементов с разборки электротранспорта). Они будут разбегаться постоянно и очень быстро.
• Высокая емкость (от 100Ah): для мощных аккумуляторов на 100Ah, 200Ah и выше (лодочные электромоторы, автодома, солнечные электростанции) пассивной балансировки банально не хватит. Одна банка будет уходить в защиту по верхнему порогу напряжения до того, как вся сборка наберет 100% емкости.
• Высокие токи заряда и разряда: мощные инверторы (на 2-3 кВт и более) или быстрые зарядные устройства сильно нагружают химию ячеек, провоцируя быстрый рассинхрон напряжений при просадках.

Внимание: Если вы собираете домашнюю систему резервного питания на 12V, 24V или 48V из ячеек большой емкости, активный балансир — это обязательный элемент системы долговечности вашей батареи.

Скрытые проблемы активных балансиров: о чем молчат продавцы

Если вы решили, что покупка дорогого индуктивного или конденсаторного модуля решит все проблемы со сборкой раз и навсегда, вас ждет неприятный сюрприз. У этих устройств есть неочевидные минусы, которые проявляются не при ежедневной эксплуатации, а во время длительного хранения батареи.

Высаживает ли балансир ячейки при длительном простое?

Да. Любая электроника потребляет энергию для собственной работы, и активные модули выравнивания — не исключение. Этот показатель называется током покоя.

Даже когда все ячейки идеально сбалансированы (дельта напряжений близка к нулю), плата продолжает непрерывно мониторить состояние элементов. Собственное потребление среднего активного балансира составляет от 5 до 20 мА. В масштабах дня это незаметные цифры, но картина резко меняется при длительном хранении (например, во время зимовки лодочного электромотора или автодома):

• Потери за сутки: около 0.24 - 0.48 Ач.
• Потери за месяц: батарея отдает в пустоту от 7 до 14 Ач емкости.
• Потери за 6 месяцев простоя: модуль способен вытянуть из сборки от 40 до 85 Ач.

Если оставить на зиму наполовину разряженный аккумулятор небольшой емкости с постоянно подключенным активным балансиром, к весне банки могут уйти в глубокий разряд (ниже 2.5V), что нанесет непоправимый ущерб химии литий-железо-фосфата.

Почему профессионалы ставят кнопку или реле на отключение балансира

Опытные сборщики знают о проблеме токов покоя и никогда не монтируют модуль выравнивания наглухо.

Существует два надежных способа интеграции:

• Установка физического тумблера: в разрыв черного (минусового) провода, идущего от балансира к батарее, устанавливается кнопка. Модуль включается вручную только на период активной эксплуатации или в конце цикла заряда. Перед отправкой аккумулятора на длительное хранение тумблер переводится в положение «Выкл».
• Использование Smart BMS со встроенным активным балансиром: современные умные платы управления имеют на борту мощный модуль перекачки энергии (на 1-2А), который контролируется программно. Через приложение на смартфоне можно задать условие: включать балансировку только при зарядке и только после достижения напряжения 3.4V на ячейку. При простое такая BMS полностью обесточивает цепь выравнивания.

Важно: Если вы собираете аккумулятор с отдельной платой активного балансира, обязательно внедрите в схему возможность ее полного физического отключения.

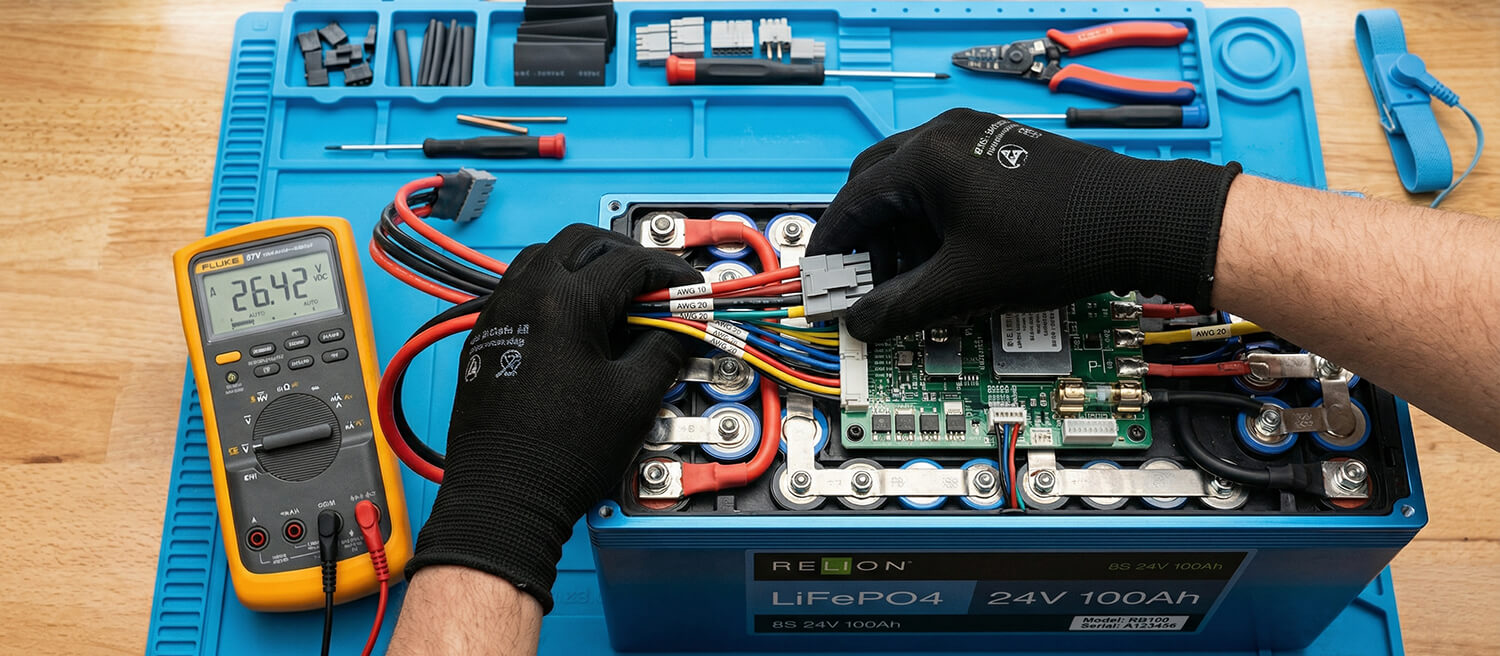

Как правильно подключить активный балансир: схема и частые ошибки

Даже самый дорогой модуль перекачки энергии окажется бесполезным (или даже опасным), если при его монтаже допустить базовые ошибки. Процесс подключения требует аккуратности и строгого соблюдения последовательности действий.

Базовая схема подключения (4S, 8S, 16S)

Независимо от того, сколько ячеек в вашей сборке (4S для 12V, 8S для 24V или 16S для 48V), логика коммутации балансировочных шлейфов всегда одинакова. Начинать монтаж следует при обязательно отключенном от самой платы разъеме (колодке).

• Шаг 1: Черный провод (маркировка В- или B0) подключается к главному минусу первой ячейки всей сборки.
• Шаг 2: Первый красный провод (В1) подключается к плюсовой клемме первой ячейки (эта же точка является минусом второй ячейки).
• Шаг 3: Второй красный провод (В2) подключается к плюсу второй ячейки.
• Шаг 4: Последовательность продолжается аналогичным образом. Самый последний красный провод в шлейфе всегда приходит на главный плюс всей батареи.

Важно: Перед тем как вставить готовую колодку с проводами в плату балансира, обязательно пройдитесь мультиметром по пинам разъема. Напряжение должно расти равномерно с шагом около 3.2V – 3.3V на каждом следующем контакте. Только после этой проверки можно подключать шлейф к модулю.

Ошибки монтажа: сечение проводов, плохой контакт, неправильная последовательность

Многие проблемы с выравниванием ячеек возникают из-за человеческого фактора на этапе физической сборки.

• Тонкие провода: Для активных балансиров с рабочими токами 5А и выше стандартные тонкие проводки (22-24 AWG) из комплекта часто не годятся. Они создают высокое сопротивление, из-за чего модуль считывает искаженное напряжение и работает некорректно. Опытные мастера заменяют их на медные силиконовые провода сечением 18-20 AWG.
• Плохой обжим или пайка: Использование некачественных кольцевых наконечников или плохой контакт на клеммах приводят к появлению переходного сопротивления. Плата будет думать, что конкретная ячейка разряжена, и начнет ошибочно вкачивать в нее энергию, усиливая дисбаланс.
• Подключение под напряжением: Никогда не прикручивайте и не припаивайте провода к ячейкам, если шлейф уже вставлен в плату. Одно случайное касание клеммы или замыкание ключом — и микросхемы (чипы) на плате мгновенно сгорят.

Краткие выводы

• Обязательность: Дополнительный модуль выравнивания строго необходим для сборок высокой емкости (от 100Ah), батарей из б/у элементов (Grade B) и систем, работающих с высокими токами (инверторы от 2 кВт). Для мелких сборок на новых ячейках достаточно встроенной BMS.
• Выбор типа: Для 90% бытовых задач (ИБП, лодочные моторы, автодома) оптимальны недорогие конденсаторные балансиры. Индуктивные решения требуются только там, где критична максимальная скорость выравнивания при малом разбеге напряжений.
• Безопасность хранения: Обязательно внедряйте в схему физическую кнопку отключения модуля или используйте Smart BMS. Это защитит сборку от глубокого разряда токами покоя балансира во время длительного зимнего хранения.
