Аккумуляторы для систем РЭБ - как выбрать надежное питание для полевых условий

Почему гражданские аккумуляторы не подходят для систем РЭБ?

Использование обычных потребительских батарей для питания систем радиоэлектронной борьбы — это прямой путь к отказу оборудования в критический момент. Системы РЭБ работают в режимах экстремальных нагрузок, которые гражданские аккумуляторы физически не способны выдержать.

Специфика энергопотребления (купольные системы, окопные станции, РЭБ-рюкзаки)

Ключевое отличие питания генераторов помех — необходимость непрерывной отдачи высоких токов без просадок напряжения. В зависимости от форм-фактора оборудования, требования к источнику энергии меняются:

• Купольные системы: Требуют максимальной емкости для длительной автономной работы на позиции. Потребление энергии здесь высокое, постоянное и ресурсоемкое.
• Окопные станции: Требуют баланса между внушительной емкостью и возможностью экстренной транспортировки. Главный критерий — стабильная работа при длительных непрерывных сессиях.
• РЭБ-рюкзаки: Имеют жесткий лимит по весу и габаритам. Батарея должна быть максимально легкой, портативной, но при этом способной отдавать высокие пиковые мощности без критического перегрева на спине оператора.

Частые ошибки при выборе питания

Стремление собрать станцию на базе бытовых или дешевых аккумуляторов неизбежно приводит к типовым проблемам:

• Перегрев ячеек: Стандартные элементы питания при длительной высокой токоотдаче быстро перегреваются. Это приводит к деградации химии, падению мощности РЭБ или риску возгорания.
• Отключение на морозе: Обычные литий-ионные сборки теряют значительную часть емкости при отрицательных температурах. Защита может выключиться через пару десятков минут работы на холоде.
• Хрупкость конструкции: Стандартная точечная сварка без дополнительного усиления и холдеров разрушается при вибрациях при транспортировке, падениях или близких разрывах.

Внимание: Для задач РЭБ необходимо проектирование с многократным запасом прочности как по электронным компонентам (BMS-платы), так и по физической защите.

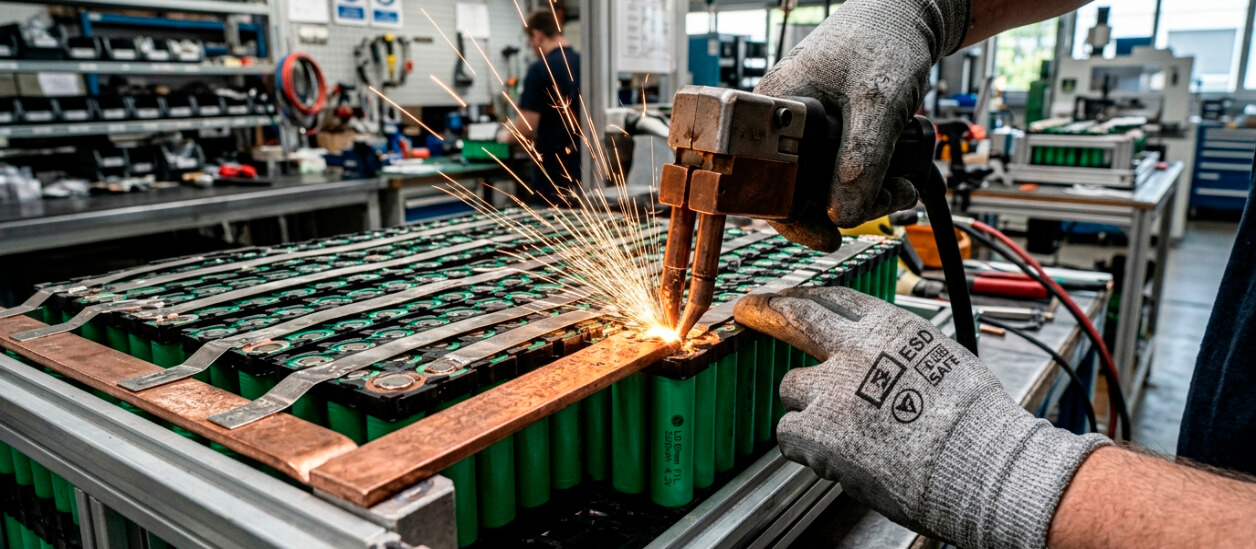

Напряжение и емкость: как выбрать сборку (12V или 24V)

Выбор рабочего напряжения и емкости батареи напрямую зависит от типа передатчика помех и характеристик используемых модулей. Системы радиоэлектронной борьбы редко работают на нестандартных напряжениях; индустриальным стандартом считаются сборки на 12V и 24V.

• Системы на 12V: Чаще всего применяются в компактных носимых комплексах (РЭБ-рюкзаках) и небольших окопных станциях. Главный плюс — совместимость с широким спектром доступных комплектующих и автомобильных инверторов. Основной минус — при высоких мощностях (от 100 Вт на канал) токи в цепи становятся экстремальными, что требует толстых силовых проводов и усиленных плат защиты (BMS), чтобы избежать расплавления контактов.
• Системы на 24V: Оптимальный выбор для мощных купольных систем и многоканальных стационарных установок. Удвоение напряжения позволяет вдвое снизить силу тока при той же выходной мощности. Это кардинально снижает нагрев компонентов, минимизирует потери на сопротивлении проводов и повышает общую надежность оборудования в условиях непрерывной работы.

Для определения необходимой емкости (Ah) нужно сложить суммарное потребление всех модулей генератора помех и умножить на требуемое время автономной работы.

Важно: При расчетах необходимо закладывать резерв минимум в 20-30%. Производители модулей часто указывают идеальное номинальное потребление, которое неизбежно возрастает при нагреве оборудования или работе в неоптимальных условиях.

Выживаемость батареи в полевых условиях (грязь, удары, осколки)

Аккумулятор для окопного РЭБ или портативного рюкзака эксплуатируется в максимально жестких условиях. Вибрация при перевозке на бронетехнике, падения в траншеи, грязь и влага — все это уничтожает стандартные незащищенные сборки за считанные дни. В полевых реалиях механическая выживаемость источника питания так же важна, как и его емкость.

Ударопрочные корпуса (кейсы типа Pelican)

Обычная пленка-термоусадка защитит от пыли, но не спасет от механического воздействия. Для надежной эксплуатации мы применяем специализированные внешние оболочки:

• Герметичные пластиковые кейсы: Использование ударопрочных чемоданов (аналогов Pelican) обеспечивает класс защиты IP67 и выше. Такой аккумулятор можно оставить под проливным дождем или бросить в лужу, и система РЭБ продолжит получать питание.
• Внутреннее демпфирование: Батарея не должна свободно перемещаться внутри жесткого корпуса. Свободное пространство прокладывается плотным вспененным полиэтиленом (эвапластом или изолоном), который гасит кинетическую энергию от падений и близких разрывов, защищая внутренние контакты от отрыва.

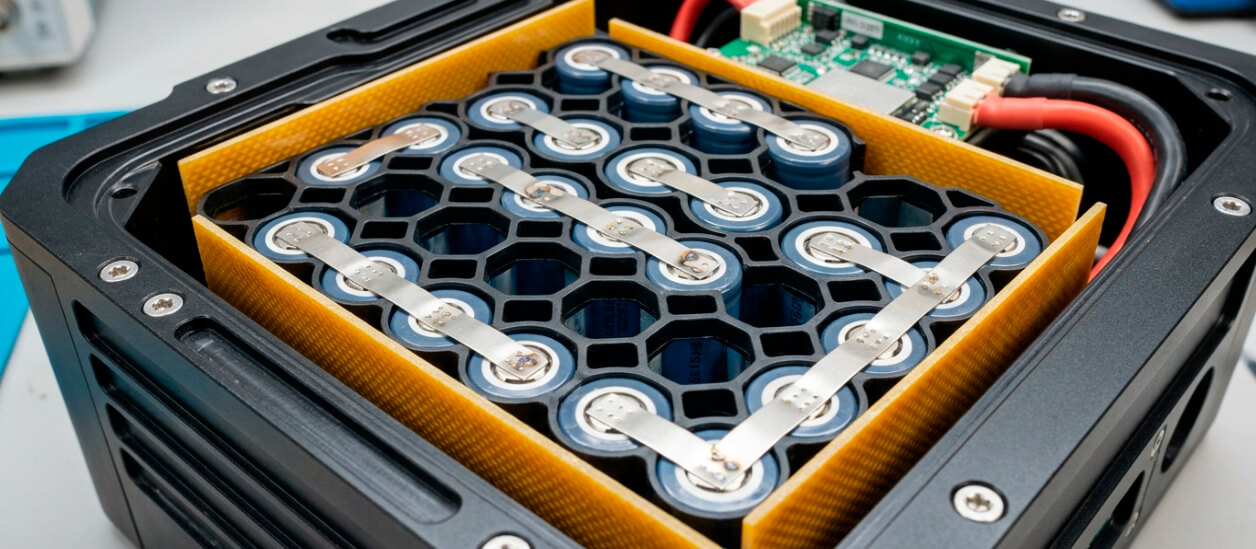

Надежная внутренняя сборка (текстолит, холдеры, усиленная термоусадка)

Самый крепкий внешний кейс бесполезен, если элементы внутри спаяны халатно. Внутренняя архитектура профессиональной сборки для РЭБ должна быть монолитной:

• Пластиковые холдеры: Ячейки категорически запрещено склеивать термоклеем напрямую друг к другу. Использование холдеров (сотовых пластиковых рамок) создает фиксированный физический зазор между элементами. Это предотвращает перетирание изоляции банок от вибрации и исключает риск короткого замыкания.
• Изоляция текстолитом: Готовый батарейный блок со всех сторон закрывается листами прочного стеклотекстолита. Он защищает ячейки от случайного пробития и принимает на себя основную механическую нагрузку.
• Гибкие силиконовые провода: Жесткие провода при постоянной тряске обламываются в местах пайки. Применение многожильных проводов в термостойкой силиконовой изоляции (стандарт AWG) в сочетании с фиксацией контактов полиуретановым герметиком решает эту проблему.

Внимание: Экономия на холдерах и текстолите при сборке батарей для фронта недопустима — это напрямую ведет к риску внутреннего возгорания аккумулятора под нагрузкой.

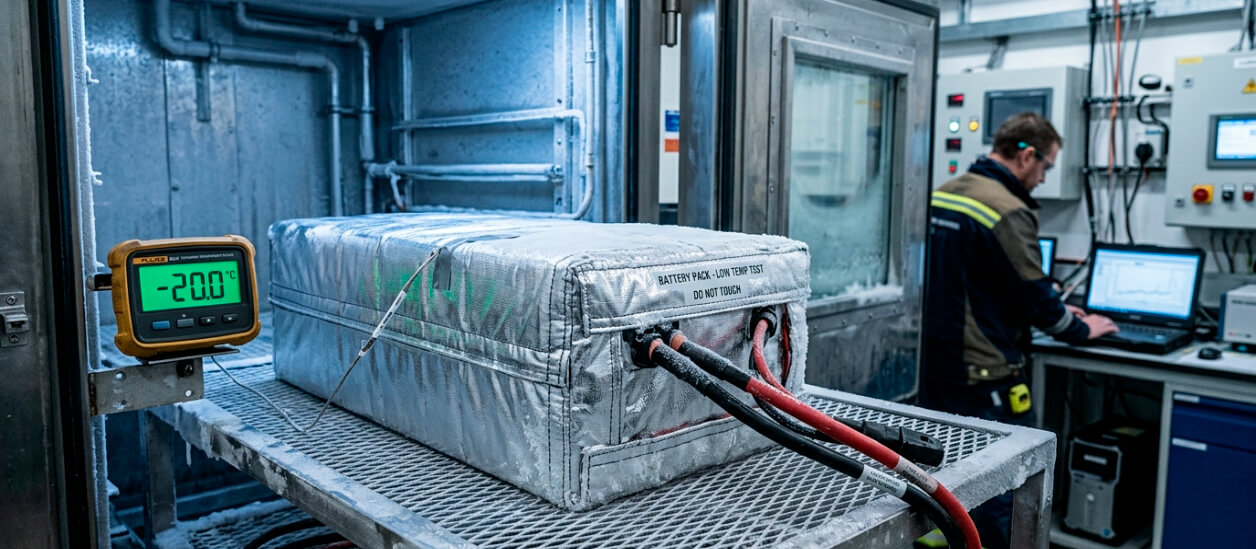

Работа при экстремальных температурах: защита от мороза

Зимняя эксплуатация — одно из самых слабых мест автономных станций. При отрицательных температурах внутреннее сопротивление аккумуляторов возрастает: они стремительно теряют емкость и могут полностью отказаться принимать заряд. Чтобы оборудование не отключилось на морозе, необходимо грамотно подходить к проектированию источника питания.

Выбор правильной «химии» элементов

Не все литиевые элементы одинаково реагируют на холод. Подбор типа ячеек напрямую зависит от форм-фактора системы РЭБ:

• Li-ion (NMC): Классические высокотоковые элементы. Они обладают максимальной плотностью энергии (дают легкий вес, что критично для рюкзаков), но при температуре ниже -10°C могут потерять до половины рабочей емкости. Заряжать их на морозе категорически запрещено — это уничтожает ячейку за несколько циклов.
• LiFePO4 (Литий-железо-фосфат): Значительно более стабильный вариант. Такая сборка отлично переносит глубокие разряды, имеет огромный ресурс и на морозе отдает ток стабильнее стандартного Li-ion. Однако физика процесса такова, что заряжать их при минусовых температурах всё еще нельзя.
• LTO (Литий-титанат): Ультимативное решение для экстремальных условий. Эти элементы способны штатно работать и принимать высокие токи заряда даже при температурах до -30°C. Основной недостаток — больший вес и габариты, поэтому они идеальны для окопных и автомобильных генераторов помех, где масса не стоит на первом месте.

Системы активного подогрева аккумулятора

Если для комплекса критичен минимальный вес и мы вынуждены использовать плотную сборку на базе Li-ion, в конструкцию внедряется система внутреннего подогрева.

• Силиконовые нагревательные пластины: Внутрь термоизолированного корпуса прокладываются тонкие гибкие нагреватели. Во время работы они могут питаться от самой батареи, расходуя минимальную часть энергии (буквально несколько ватт) на поддержание плюсовой температуры внутри кейса.
• Умные BMS с термодатчиками: Плата защиты контролирует температуру сборки в реальном времени. Если аккумулятор промерз, BMS при подключении к генератору или зарядному устройству сначала направит ток на нагревательные элементы. Как только ячейки прогреются выше 0°C, плата автоматически разрешит зарядку самой батареи.

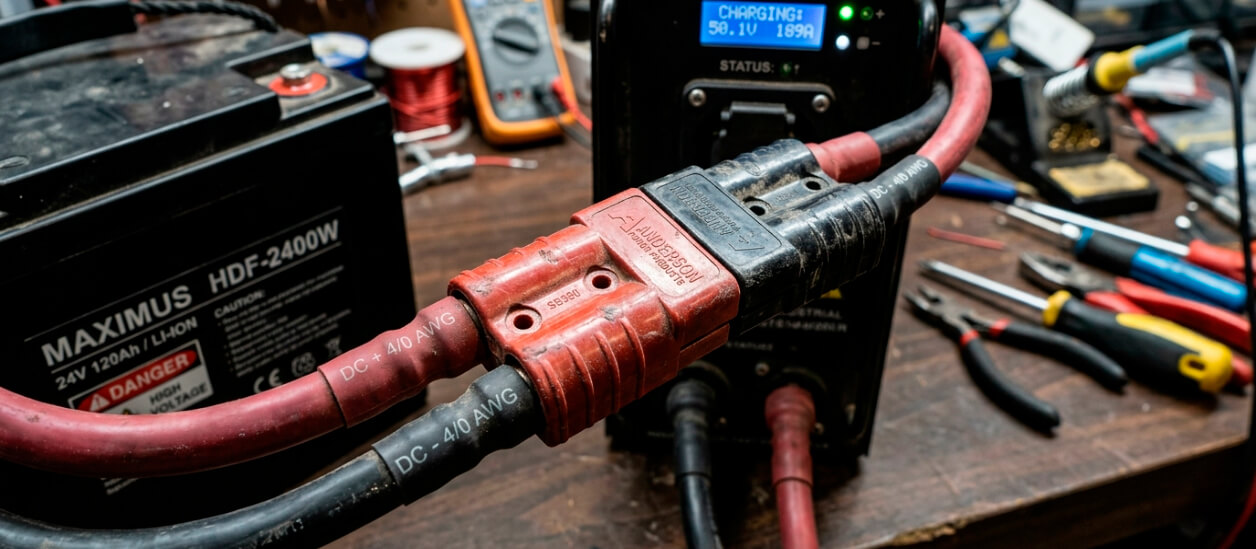

Быстрая перезарядка и автономность: когда счет идет на минуты

В условиях интенсивной работы мощный генератор помех способен полностью высадить емкую батарею за несколько часов. Если на восполнение энергии уходит половина суток — непрерывность защиты ставится под угрозу. Для мобильных систем и окопного РЭБ скорость перезарядки имеет такое же критическое значение, как и общая емкость.

Проблема стандартных зарядных устройств

Комплектные или бытовые зарядные устройства обычно выдают ток в диапазоне от 2А до 5А. Для батареи емкостью 100Ah зарядка током 5А займет около 20 часов, что в полевых условиях абсолютно неприемлемо. Для решения этой проблемы сборки должны комплектоваться мощными станциями на 20А, 30А или 50А, что сокращает время полного восстановления до 2–4 часов.

Технические требования для быстрой зарядки (Fast Charge)

Чтобы аккумулятор мог безопасно принимать такие высокие токи без деградации и риска возгорания, его архитектура обязана соответствовать ряду жестких требований:

• Совместимая химия элементов: Ячейки LiFePO4 и LTO способны без ущерба для своего ресурса принимать зарядные токи, равные 0.5C или даже 1C (где C — номинальная емкость батареи). Это позволяет заряжать их экстремально быстро, в отличие от многих стандартных Li-ion сборок.
• Усиленная BMS-плата: Контроллер заряда-разряда должен быть рассчитан на высокие входные токи. Бюджетные симметричные платы выходят из строя при попытке пропустить через них 30 Ампер на протяжении длительного времени.
• Промышленные силовые разъемы: Стандартные штекеры питания расплавятся в первые же минуты быстрой зарядки. Для подключения мощных ЗУ на корпус обязательно выводятся оригинальные высокотоковые коннекторы (например, Anderson, XT90 или XT150), способные выдерживать длительную термическую нагрузку.

Важно: При запитывании мощных зарядных устройств от бензогенераторов убедитесь, что генератор выдает чистую синусоиду и имеет достаточный запас по мощности, иначе блок питания быстро уйдет в защиту или сгорит.

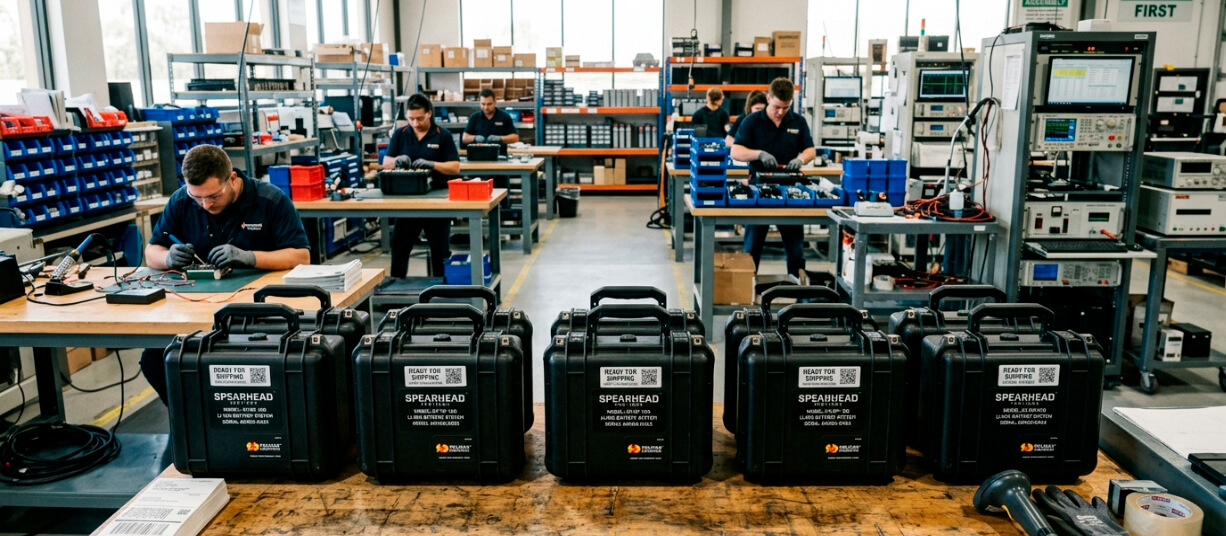

Производство аккумуляторов для РЭБ на заказ

Создание эффективной системы радиоэлектронной борьбы требует индивидуального подхода к питанию. Типовые решения редко идеально вписываются в габариты нестандартных рюкзаков или специфических окопных установок. Именно поэтому контрактное производство под конкретные задачи — это залог надежности вашего комплекса.

Работа по индивидуальным чертежам

Мы изготавливаем аккумуляторы для систем РЭБ любой сложности, ориентируясь на техническое задание заказчика. Наш подход включает полный цикл разработки и сборки:

• Проектирование под габариты: Собираем батареи нестандартных форм (треугольные, плоские, многоуровневые), чтобы максимально эффективно использовать каждый кубический сантиметр свободного пространства в корпусе вашего устройства.
• Подбор комплектующих под ТЗ: Индивидуально рассчитываем необходимую токоотдачу, подбираем оптимальную химию (NMC, LiFePO4, LTO) и настраиваем BMS-платы строго под рабочие характеристики ваших передатчиков.

Важно: Мы не экономим на безопасности. Все партии изготавливаются с применением ударопрочных материалов, текстолитовых холдеров и качественной изоляции, чтобы ваше оборудование безотказно работало в самых тяжелых условиях.

Изготавливаем партии аккумуляторов для систем РЭБ по вашим чертежам. Свяжитесь с нами для расчета стоимости: отправьте технические требования, и наши инженеры предложат оптимальное решение для питания ваших систем.
