Как собрать LiFePO4 аккумулятор на 12V 100Ah своими руками: пошаговая инструкция

Почему именно LiFePO4: преимущества перед свинцовыми и AGM батареями

Переход со свинцово-кислотных (SLA) или AGM аккумуляторов на литий-железо-фосфатные (LiFePO4) — это самый эффективный апгрейд для автономных систем. Основное отличие заключается не только в химическом составе, но и в эксплуатационных характеристиках, которые делают литий выгоднее на долгой дистанции.

• Срок службы: качественные ячейки LiFePO4 выдерживают от 3000 до 6000 циклов заряда-разряда до потери 20% емкости. Для сравнения: AGM батареи редко живут дольше 500 циклов при глубоких разрядах[cite: 38].
• Глубина разряда (DoD): литиевый аккумулятор можно разряжать на 90–95% без вреда для химии. Свинцовые АКБ теряют ресурс, если разряжать их более чем на 50%[cite: 12].
• Вес и габариты: сборка на 100Ah весит около 10–12 кг, тогда как аналогичный по полезной емкости свинцовый аккумулятор будет весить более 30 кг[cite: 39].
• Стабильность напряжения: LiFePO4 держит ровную полку напряжения (около 13-13.2V) почти до полного разряда, что критически важно для работы инверторов и чувствительной электроники.
• Безопасность: это самая стабильная разновидность лития. В отличие от Li-ion (NMC), железо-фосфат не склонен к самовозгоранию при механическом повреждении или перезаряде[cite: 29].

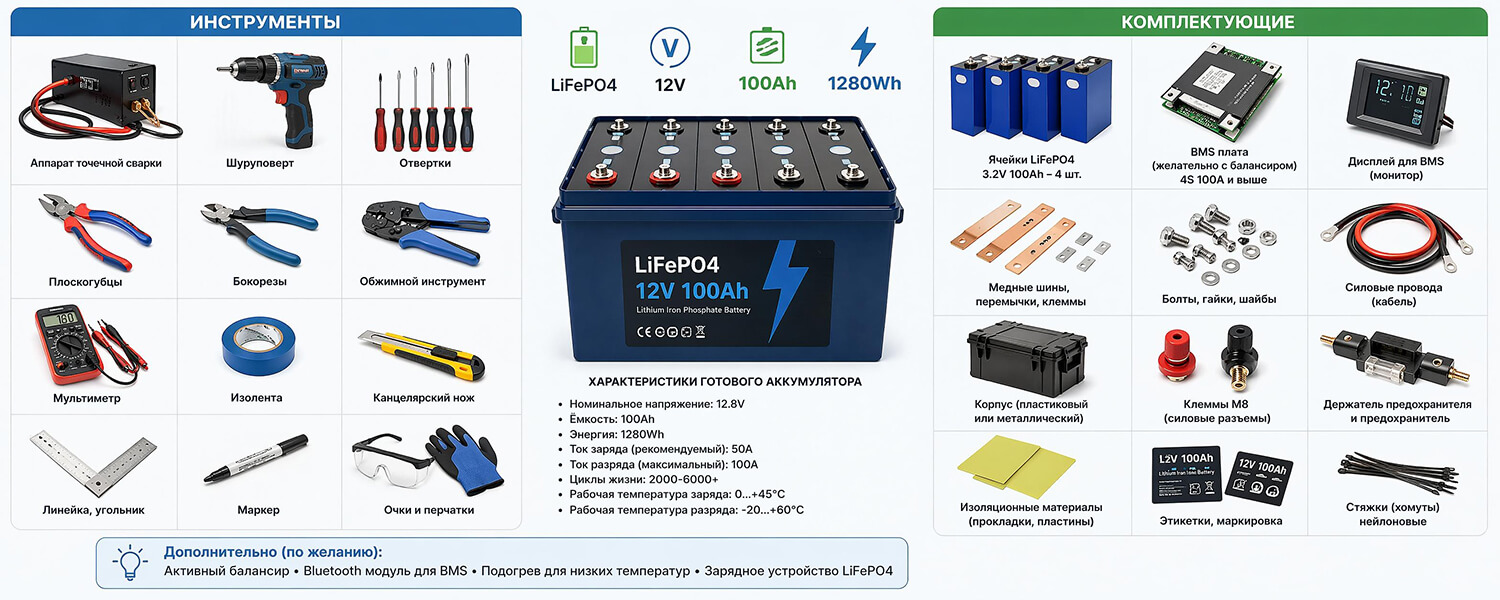

Что нужно для сборки: инструменты и комплектующие

Для создания надежного источника питания потребуется точный подбор компонентов. Использование случайных материалов или экономия на защите приведет к быстрой деградации всей сборки.

Выбор ячеек на 100Ah

Основа аккумулятора — четыре призматические ячейки LiFePO4 номиналом 100Ah (для сборки 12V). Ключевой момент при покупке — класс элементов:

• Grade A: новые заводские элементы. Имеют идентичное внутреннее сопротивление и реальную емкость, соответствующую заявленной. Для ячеек 100Ah нормальное внутреннее сопротивление обычно составляет около 0.3–0.5 мОм.
• Grade B (или б/у элементы): отбраковка или снятые с электротранспорта банки. Характеристики сопротивления и емкости у них часто различаются, что сильно усложняет балансировку и снижает общий срок службы.

Плата BMS: зачем нужна и как выбрать

BMS (Battery Management System) — это контроллер, защищающий аккумулятор от перезаряда, глубокого разряда (ниже 2.5V на ячейку) и короткого замыкания. Для сборки 12V требуется плата конфигурации 4S. Рабочий ток BMS (например, 50A, 100A или 200A) подбирается строго исходя из максимальной мощности потребителей, которые вы планируете подключать.

Расходные материалы и инструменты

• Мультиметр: обязателен для измерения напряжения ячеек перед сборкой.
• Соединительные шины: медные или луженые алюминиевые пластины для последовательного соединения клемм (обычно поставляются в комплекте с ячейками).
• Силовые провода и кольцевые наконечники: медный многожильный кабель соответствующего сечения (например, 16 мм² или 25 мм² для токов до 100А).
• Кримпер (пресс-клещи): для плотного и надежного обжима кольцевых наконечников на силовых проводах.
• Изоляционные материалы: электрокартон или тонкий текстолит для прокладки между банками.

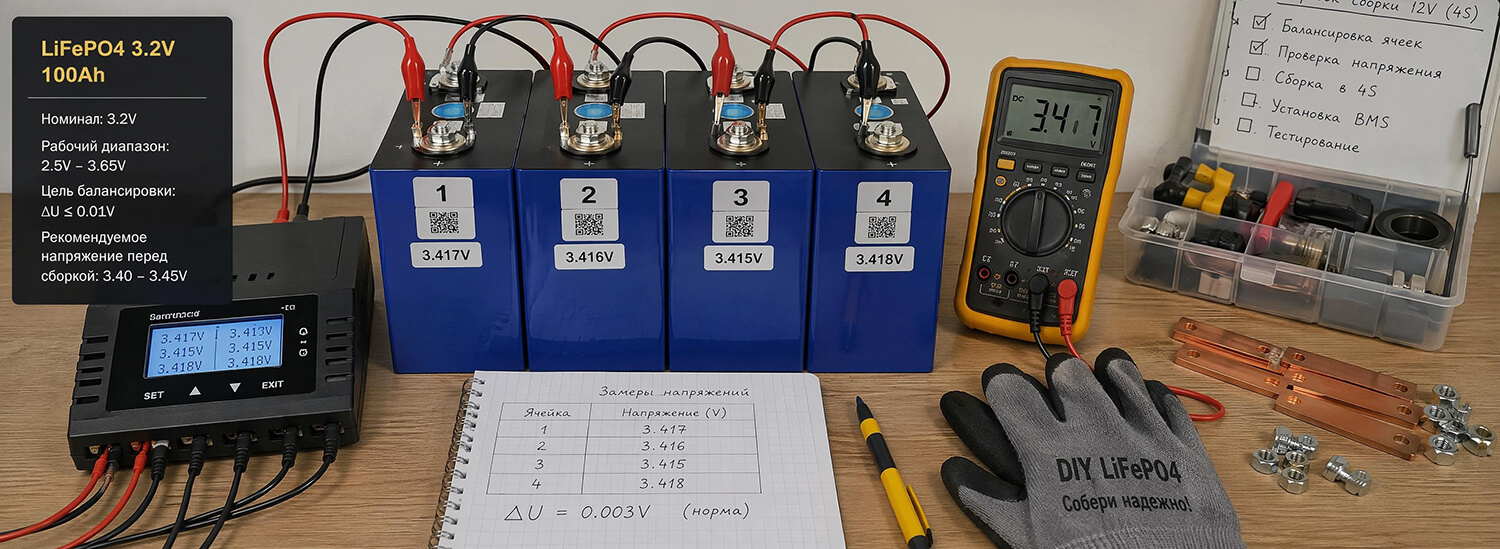

Подготовка: первичная балансировка ячеек перед сборкой

Сборка аккумулятора без предварительной балансировки — грубая ошибка. Ячейки с завода приходят в режиме хранения (заряжены примерно на 30–50%), и их напряжение всегда имеет небольшой разброс. Если соединить их последовательно в таком состоянии, при первом же цикле заряда одна из банок достигнет верхнего порога быстрее остальных, и BMS-плата отключит весь аккумулятор. В результате вы никогда не получите заявленные 100Ah.

Важно: Для корректной работы всей сборки необходимо выполнить так называемую верхнюю балансировку (Top Balancing) всех элементов.

• Параллельная коммутация: Соедините все четыре ячейки параллельно. Для этого свяжите все плюсовые клеммы между собой одной цепью, и все минусовые — другой. Используйте для этого штатные шины.
• Подключение питания: Подключите к сборке лабораторный блок питания. Выставьте на нем напряжение ровно 3.65V (это строгое максимальное значение для химии LiFePO4).
• Процесс заряда: Оставьте ячейки заряжаться. В зависимости от силы тока вашего блока питания и начального заряда банок, процесс может занять от нескольких часов до пары суток.
• Фиксация результата: Балансировка завершена, когда амперметраж на блоке питания упадет практически до нуля (0.01A – 0.05A). Это означает, что ячейки вобрали в себя максимум и их напряжение идеально выровнялось.

После завершения процедуры отключите блок питания и дайте банкам отстояться в течение нескольких часов. Напряжение немного просядет и стабилизируется (обычно на уровне 3.55V–3.60V). Теперь элементы полностью готовы к формированию батареи на 12V.

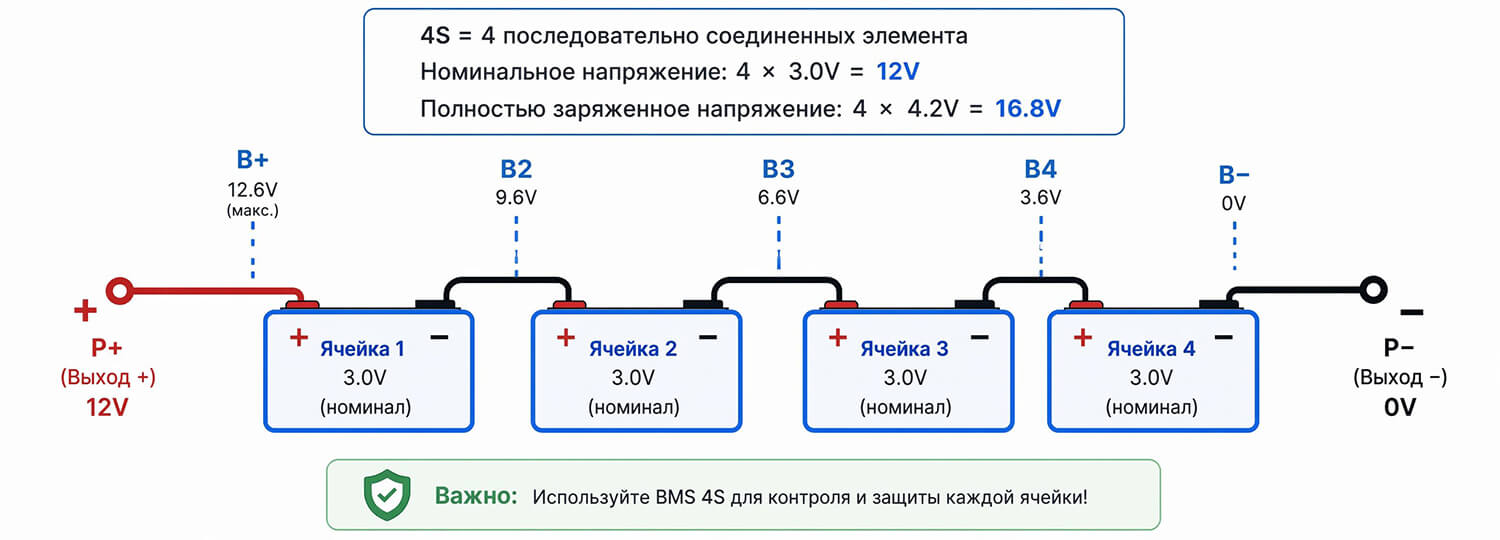

Схема соединения 4S: последовательная сборка для 12V

Для получения рабочего напряжения 12.8V (которое заменяет стандартные 12-вольтовые свинцовые АКБ) четыре ячейки с номинальным напряжением 3.2V необходимо соединить последовательно. В технической терминологии такая конфигурация называется 4S (от английского «4 in Series» — 4 последовательно).

Внимание: Перед началом работы обязательно снимите с рук металлические предметы (часы, кольца, браслеты), чтобы исключить риск случайного падения металла на клеммы и возникновения короткого замыкания.

[Место для изображения: Схема соединения 4S для аккумулятора LiFePO4]

Пошаговый алгоритм соединения банок:

• Разметка полюсов: Выставьте четыре ячейки в ряд так, чтобы их полярность чередовалась (плюс-минус-плюс-минус). Минусовая клемма первой ячейки (Банка №1) будет общим силовым минусом всей батареи. Плюсовая клемма последней ячейки (Банка №4) — общим силовым плюсом.
• Первая шина: Соедините плюсовую клемму Банки №1 с минусовой клеммой Банки №2.
• Вторая шина: Соедините плюсовую клемму Банки №2 с минусовой клеммой Банки №3.
• Третья шина: Соедините плюсовую клемму Банки №3 с минусовой клеммой Банки №4.

После установки перемычек возьмите мультиметр и замерьте общее напряжение между крайними свободными клеммами (минус Банки №1 и плюс Банки №4). Если первичная балансировка была проведена корректно, прибор должен зафиксировать значение в диапазоне 14.2V – 14.4V. Если напряжения нет или оно значительно ниже нормы, необходимо перепроверить схему и плотность прилегания шин.

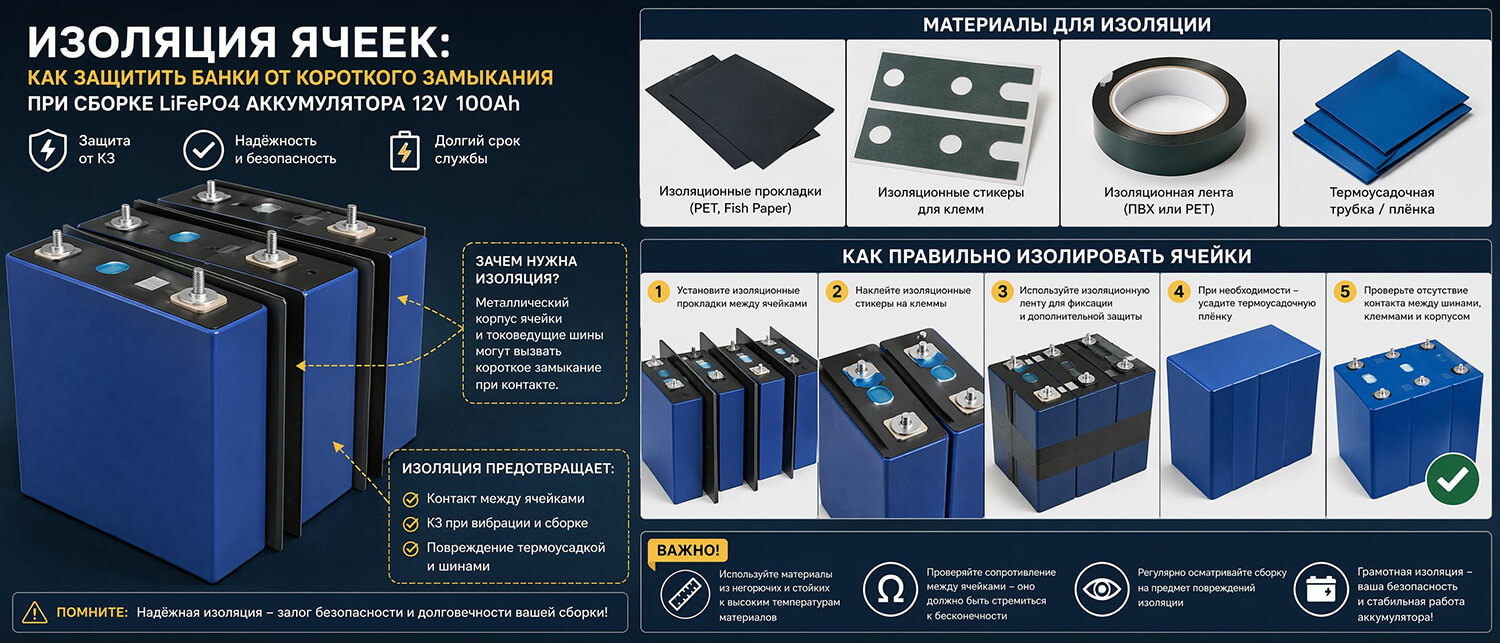

Изоляция ячеек: как защитить банки от короткого замыкания

Корпуса алюминиевых призматических ячеек LiFePO4 обычно покрыты очень тонкой заводской синей пленкой. При плотной компоновке и стяжке эта оболочка может протереться от микровибраций или естественного циклического расширения банок в процессе заряда-разряда. Соприкосновение оголенных алюминиевых корпусов с разными потенциалами неизбежно приведет к короткому замыканию, расплавлению клемм и выходу элементов из строя.

Внимание: Между каждой ячейкой в сборке обязательно должна быть установлена надежная изоляционная прокладка.

• Стеклотекстолит: Идеальный выбор для жесткой и долговечной сборки. Листы толщиной 0.5–1.0 мм обладают превосходной механической прочностью, не деформируются при давлении и выдерживают высокие температуры.
• Электрокартон (прессшпан): Доступный и популярный диэлектрик. Рекомендуется применять листы толщиной не менее 0.3–0.5 мм. Он отлично справляется с изоляцией, однако требует сухого герметичного корпуса, так как способен накапливать влагу.
• Каптон (полиимидный скотч): Высокотемпературная изоляционная лента. Ей крайне полезно дополнительно проклеить углы, швы и верхние грани ячеек вблизи площадок клемм, так как именно там заводская пленка повреждается чаще всего.

Изолирующие прокладки необходимо вырезать строго по размеру широкой боковой стенки ячейки. Рекомендуется делать их на 2–3 миллиметра выше самого алюминиевого корпуса (но обязательно ниже резьбы клемм), чтобы создать дополнительный физический барьер между банками перед этапом стяжки.

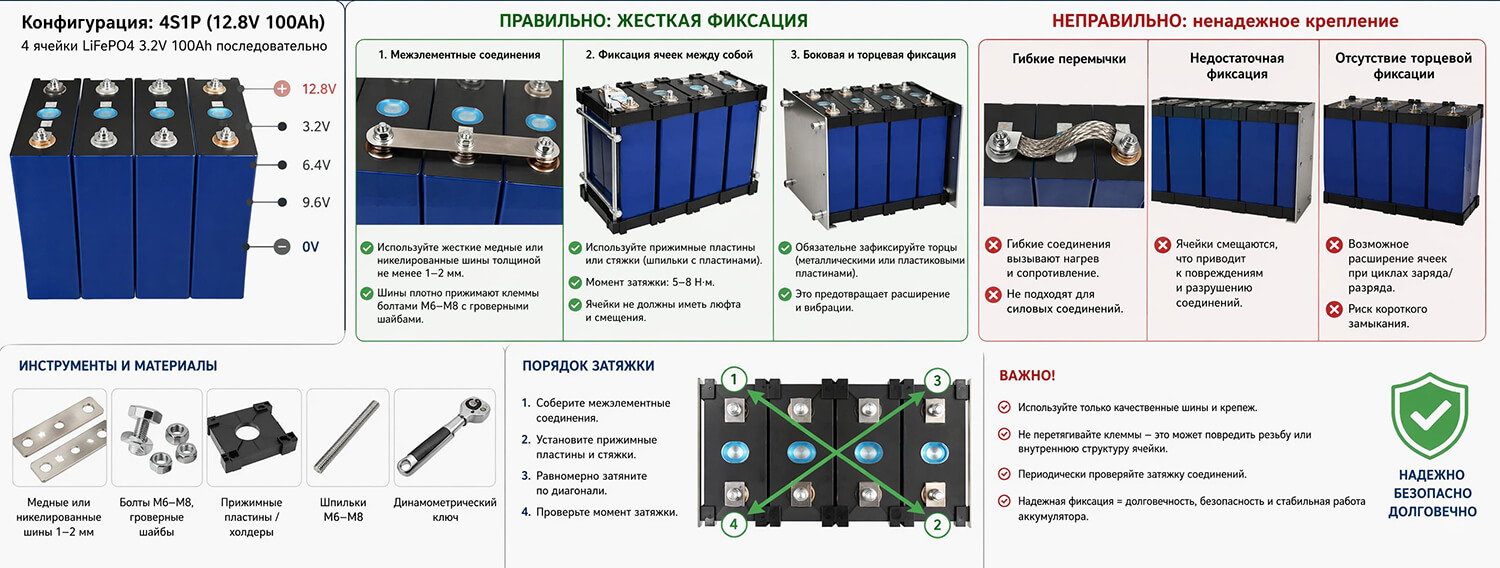

Как правильно скреплять ячейки: жесткая фиксация

Литий-железо-фосфатные призматические ячейки имеют физическое свойство незначительно расширяться (вздуваться) в процессе активных циклов заряда и разряда. Если оставить элементы без фиксации, внутренние слои со временем начнут расслаиваться. Это приведет к неминуемому росту внутреннего сопротивления и безвозвратной потере емкости. Правильная жесткая компрессия удерживает внутреннюю структуру и значительно продлевает срок службы аккумулятора.

Стяжка армированным скотчем vs. шпильками с фанерой

• Стяжка армированным (стекловолоконным) скотчем: Бюджетный и быстрый метод. Допустим только для стационарных систем с небольшими токами нагрузки, где элементы будут плотно зажаты стенками внешнего корпуса. Скотч хорошо удерживает сборку от рассыпания, но не способен обеспечить сильное контр-давление при вспучивании ячеек.
• Стяжка шпильками (полноценная компрессия): Профессиональный стандарт сборки. По краям батареи устанавливаются две прочные торцевые пластины из фанеры (толщиной 10–12 мм), толстого стеклотекстолита или алюминия (с обязательной диэлектрической прокладкой). Вся конструкция стягивается по углам четырьмя металлическими резьбовыми шпильками с гайками.

Важно: При стягивании шпильками избегайте чрезмерного усилия. Батарея должна быть зажата плотно, но так, чтобы не деформировались сами алюминиевые корпуса (рекомендуемое усилие компрессии обычно составляет около 300 кгс, точные значения следует искать в спецификациях производителя).

Установка перемычек (медные или алюминиевые шины)

Когда ячейки надежно скреплены и изолированы, можно переходить к чистовой установке силовых шин. Слабый контакт на этом этапе — главная причина нагрева клемм.

• Подготовка поверхностей: Тщательно протрите контактные площадки банок и сами шины спиртом. Если металл потемнел, аккуратно снимите окисел мелкозернистой наждачной бумагой до блеска.
• Крепеж: Установите перемычки согласно схеме 4S. На клемму сначала кладется шина, затем кольцевой наконечник балансировочного провода BMS, затем широкая плоская шайба, пружинная шайба (гровер) и закручивается гайка. Гровер критически важен — он не даст гайке раскрутиться от температурных расширений и вибраций.
• Момент затяжки: (Требует проверки) Резьба на клеммах 100Ah банок обычно имеет размер M6 и нарезана прямо в мягком алюминии. Оптимальный момент затяжки составляет около 4–5 Нм. Если перетянуть гайку без динамометрического ключа, резьба сорвется, и ячейка потребует сложного ремонта.

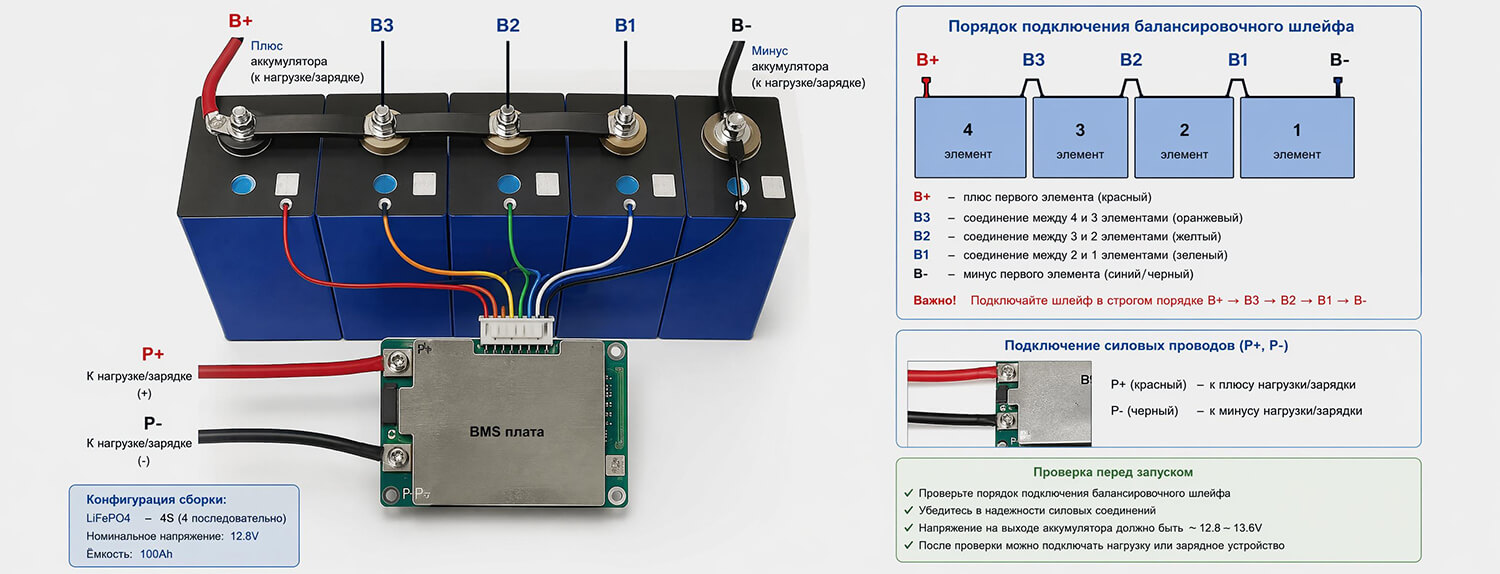

Подключение BMS-платы и балансировочных шлейфов

BMS (Battery Management System) управляет процессами заряда и разряда, защищая химию элементов от деградации. Стандартная симметричная BMS для конфигурации 4S разрывает только минусовую цепь, в то время как силовой плюс выводится с ячеек напрямую.

Внимание: Никогда не вставляйте коннектор балансировочного шлейфа в гнездо платы BMS до того, как закрепите все его концы на клеммах аккумулятора и не проверите правильность напряжений!

Подключение силовых контактов

• Контакт B- (Battery): Короткий толстый провод (или несколько параллельных проводов) припаивается или прикручивается к площадке B- на плате BMS, а его второй конец крепится к общему минусу всей сборки (минусовая клемма Банки №1).
• Контакт P- или C- (Power/Charge): От этой площадки отводится провод, который станет главным внешним минусом готового аккумулятора. Именно к нему будут подключаться инвертор, потребители 12V и зарядное устройство.
• Общий плюс сборки: Главный внешний плюсовой кабель берется напрямую с плюсовой клеммы Банки №4. В большинстве схем плата BMS в плюсовой линии не участвует.

Распиновка балансировочного шлейфа

Шлейф 4S обычно состоит из пяти тонких проводов (один черный и четыре красных или белых). Они отслеживают напряжение каждой банки и стравливают излишки при балансировке (ток балансировки пассивных BMS обычно составляет скромные 30–50 mA, что требует проверки в даташите вашей платы).

• Первый провод (Черный, B-): Крепится на общий минус сборки (Банка №1), поверх силового кабеля.
• Второй провод (Красный, B1): Крепится на плюс Банки №1 (там же, где начинается первая перемычка).
• Третий провод (Красный, B2): Крепится на плюс Банки №2.
• Четвертый провод (Красный, B3): Крепится на плюс Банки №3.
• Пятый провод (Красный, B4 / B+): Крепится на общий плюс сборки (Банка №4).

Когда все кольцевые наконечники шлейфа зажаты на клеммах, проведите финальную диагностику. Приложите минусовой щуп мультиметра к первому (черному) пину самого коннектора, а плюсовой — ко второму. Прибор должен показать около 3.2V. Сдвиньте щупы на второй и третий пин — снова 3.2V. Если напряжение между любыми соседними пинами коннектора соответствует напряжению одной ячейки, распиновка верна. Теперь коннектор можно вставить в разъем на плате.

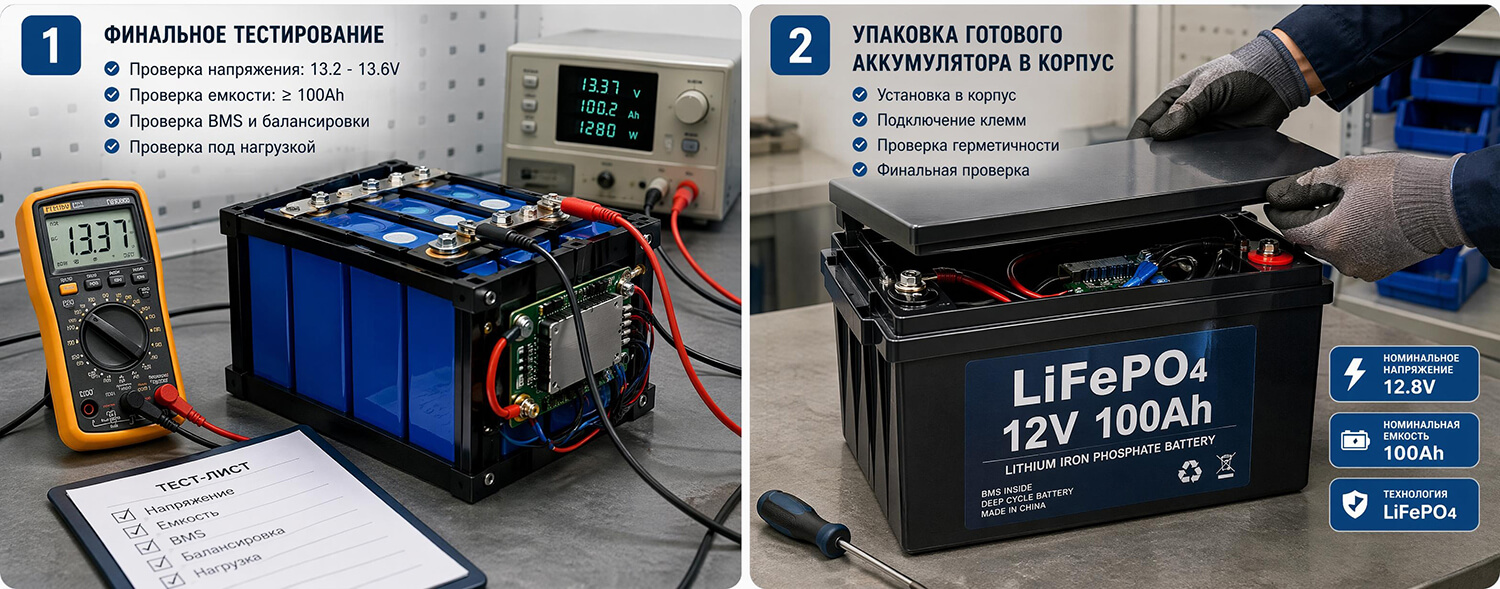

Финальное тестирование и упаковка готового аккумулятора в корпус

Электрическая часть завершена, но перед фиксацией крышки корпуса необходимо провести базовую диагностику. Это убережет от неприятных сюрпризов при реальной эксплуатации.

• Замер напряжения на выходе: Приложите щупы мультиметра к главному силовому плюсу и выходу P- (или C-) на плате BMS. Показания должны полностью совпадать с общим напряжением на самих ячейках. Если на выходе ноль или значение сильно занижено, возможно, плата ушла в защиту. Для ее «пробуждения» часто достаточно кратковременно подать напряжение от зарядного устройства 14.6V.
• Тест под нагрузкой: Подключите инвертор или мощную нагрузку. Оставьте систему работать на 10–15 минут. В это время проверьте температуру силовых перемычек. Если они греются — контакт плохой, гайки необходимо подтянуть или зачистить площадки заново.

Установка в корпус и демпфирование

Аккумулятор нельзя эксплуатировать в виде открытой сборки. Случайное падение металлического инструмента на открытые шины приведет к мощному короткому замыканию.

• Подбор кейса: Идеально подходят специализированные пластиковые ABS-корпуса, которые продаются под размер ячеек 100Ah (часто они уже комплектуются латунными клеммами на крышке).
• Защита от вибраций: Сборка весит более 10 кг, элементы не должны болтаться внутри. Заполните все пустоты между банками и стенками ящика листовым материалом EVA (этиленвинилацетат) толщиной 5–10 мм. Это защитит корпуса ячеек от протирания при тряске.
• Фиксация электроники: Плату BMS необходимо надежно закрепить на боковой стенке ячеек или корпуса (через диэлектрическую прокладку), чтобы она не висела на собственных проводах.
