Инструкция: Как правильно подобрать зарядное устройство для LiFePO4 аккумуляторов

Почему для LiFePO4 нужна специальная зарядка?

Многие владельцы лодок, автодомов и автономных солнечных станций пытаются сэкономить, заряжая новые литий-железо-фосфатные батареи старыми устройствами от свинцовых аккумуляторов. Это критическая ошибка, которая ведет к деградации ячеек, потере емкости и отключениям всей системы.

Главные отличия от свинцово-кислотных АКБ

Химия лития и свинца требует принципиально разных алгоритмов работы. Вот основные технические различия:

• Профиль заряда: LiFePO4 заряжается по строгому двухэтапному алгоритму CC/CV (постоянный ток, затем постоянное напряжение). Свинцовые батареи требуют многоступенчатых режимов с плавающим напряжением (Float) для поддержания заряда.
• Внутреннее сопротивление: У фосфата оно минимально. Батарея готова принимать огромные токи на протяжении практически всего цикла. Свинец же по мере заряда повышает сопротивление, и ток падает естественно.
• Чувствительность к напряжению: Литий не прощает превышения вольтажа. Выход за верхний порог вызывает необратимые химические разрушения внутри ячейки.

Почему автомобильный «зарядник» убьет ваш литий-железо-фосфат

Обычное автомобильное зарядное устройство запрограммировано на режимы десульфатации и выравнивания. Посмотрим, что происходит при подключении такого ЗУ к сборке LiFePO4:

• Риск перенапряжения: В режиме десульфатации «умная» зарядка для свинца может подавать кратковременные импульсы до 15.5–16V (требует проверки). Для литиевой ячейки напряжение выше 3.65V фатально, а для 12-вольтовой сборки предел составляет 14.6V. Защитная плата (BMS) заблокирует заряд, но регулярные скачки напряжения быстро выведут электронику из строя.
• Хронический недозаряд: Простые автомобильные ЗУ отключаются при напряжении 13.8V – 14.4V. Для фосфата этого недостаточно, чтобы запустить пассивную балансировку ячеек, которая обычно стартует с 3.4V на элемент. В итоге батарея теряет полезную емкость и со временем разбалансируется.
• Отсутствие поддержки постоянного тока: Автомобильные устройства плавно снижают ток по мере роста напряжения. Литий требует максимального (номинального) тока до самого конца этапа CC, пока напряжение не достигнет пиковых значений.

Внимание: Использование неспециализированного зарядного устройства лишает вас гарантии на аккумулятор и является самой частой причиной выхода из строя дорогостоящей BMS-платы.

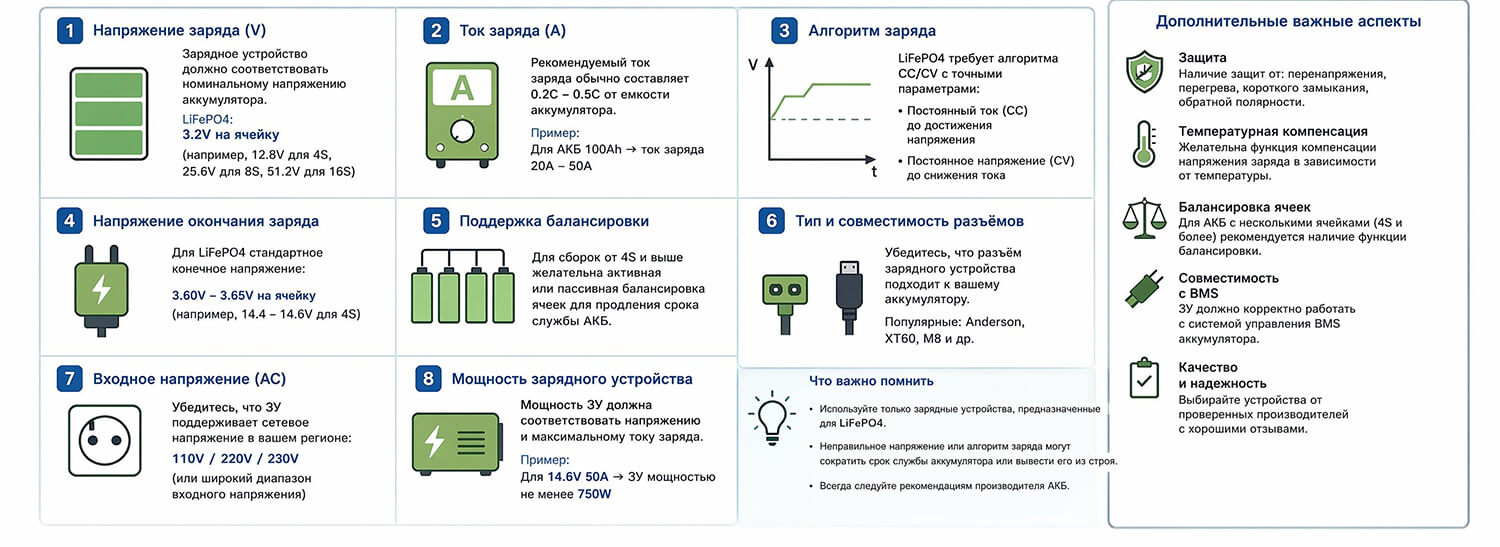

Ключевые параметры выбора зарядного устройства

При покупке зарядного устройства для литий-железо-фосфата вам нужно смотреть всего на две базовые характеристики, указанные на шильдике: выходное напряжение (V) и силу тока (A). Ошибка в первом параметре приведет к поломке, ошибка во втором — к перегреву или слишком долгому ожиданию.

Правильное напряжение заряда

Напряжение зарядника должно строго соответствовать архитектуре вашей батареи. Одна ячейка LiFePO4 имеет максимальное напряжение заряда 3.65V. Умножив эту цифру на количество последовательно соединенных ячеек (S), мы получаем идеальный вольтаж устройства:

• Сборка 12V (система 4S): Требуемое напряжение зарядного устройства — строго 14.6V (требует проверки).
• Сборка 24V (система 8S): Идеальный показатель выходного напряжения — 29.2V (требует проверки).
• Сборка 48V (система 16S): Необходимо искать устройство с параметром 58.4V (требует проверки).

Покупка блока с напряжением даже на 0.5V ниже нормы приведет к тому, что балансиры BMS-платы просто не включатся в работу, и ячейки со временем «разбегутся» по емкости.

Как рассчитать оптимальный ток заряда

Скорость «заправки» аккумулятора зависит от силы тока (Ампер). В мире литиевых батарей принято обозначать зарядный ток латинской буквой «C» (Capacity — емкость). Выбор зависит от того, насколько быстро вам нужно восстановить энергию:

• Щадящий режим (0.2C): Ток заряда равен 20% от емкости аккумулятора. Например, для батареи на 100Ah это устройство на 20A. Полный заряд займет около 5 часов. Это самый безопасный режим, максимально продлевающий срок службы химии.
• Стандартный режим (0.5C): Ток составляет 50% от емкости (ЗУ на 50A для батареи 100Ah). Оптимальный баланс между временем (2 часа до 100%) и износом компонентов.
• Быстрый заряд (1C): Ток равен полной емкости батареи (100A для 100Ah). Полная зарядка за 1 час. Допускается в экстренных случаях, но требует толстых силовых кабелей и качественной сборки, так как ячейки будут нагреваться.

Важно: Никогда не покупайте зарядное устройство, сила тока которого превышает пропускную способность вашей BMS. Если плата рассчитана на прием тока до 50A, подключение 80-амперного «зарядника» моментально отправит ее в глухую защиту.

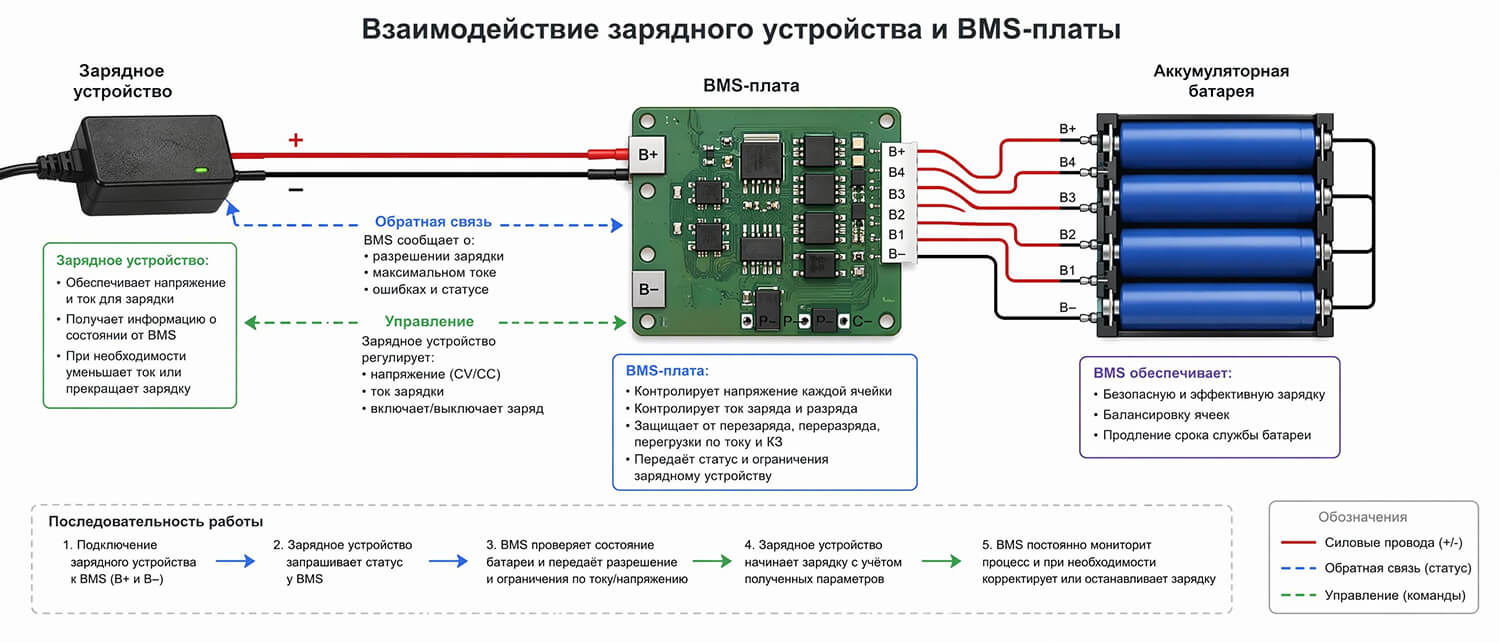

Взаимодействие зарядного устройства и BMS-платы

Среди новичков бытует опасное заблуждение, что именно BMS-плата (Battery Management System) заряжает аккумулятор, поэтому качество внешнего блока питания не имеет значения. Это в корне неверно. BMS — это охранник, а зарядное устройство — это насос.

Рассмотрим, как они работают в связке и почему конфликт между ними приводит к недозаряду и поломкам:

• Функция зарядного устройства: Оно обеспечивает нужный алгоритм подачи энергии (тот самый профиль CC/CV), «продавливая» ток внутрь ячеек до достижения верхнего порога напряжения всей сборки.
• Функция защиты (BMS): Если внешнее устройство выйдет из строя или собьются настройки, и оно выдаст, например, 16V вместо положенных 14.6V, плата мгновенно разорвет цепь, спасая химию от воспламенения и деградации.
• Процесс балансировки: Это критически важный этап совместной работы. Когда аккумулятор заряжен на 95–98%, ЗУ переходит в режим удержания напряжения, а ток начинает плавно падать. В этот момент BMS включает балансировочные резисторы, «стравливая» излишки с убежавших вперед ячеек, чтобы отстающие успели добрать емкость. Если зарядник отключится слишком рано, балансировка просто не успеет отработать.
• Пробуждение из глубокого разряда: Если вы высадили батарею «в ноль», BMS уйдет в глухую защиту и закроет зарядные ключи. Качественное умное зарядное устройство для LiFePO4 обладает функцией «активации 0V» — оно подает микроимпульсы, чтобы разбудить плату и открыть порты для приема основного тока.

Внимание: Никогда не пытайтесь заряжать сборку напрямую в обход BMS-платы, даже если вы используете дорогое профильное устройство. Малейший перекос по внутреннему сопротивлению ячеек приведет к перезаряду одной из них.

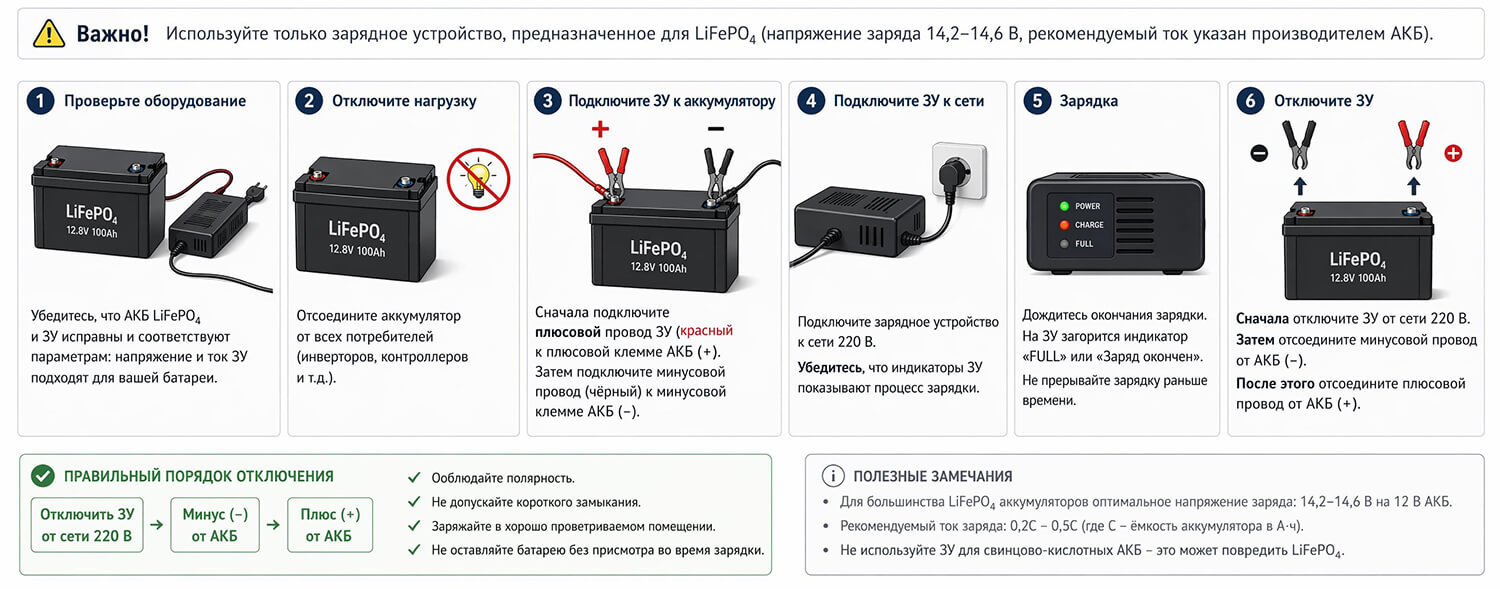

Как правильно подключать ЗУ: пошаговый алгоритм

Среди владельцев свинцовых батарей распространена привычка: сначала воткнуть устройство в розетку, а затем накидывать «крокодилы» на токовыводы. В случае с мощными сборками LiFePO4 и высокотоковыми блоками питания такая ошибка неизбежно приведет к сильной искре. Это происходит из-за резкого заряда выходных конденсаторов внутри ЗУ. Регулярное искрение вызывает оплавление контактов, а иногда и выгорание транзисторов на вашей BMS-плате.

Строгая последовательность подключения клемм (защита от искрения и пробоя)

Для безопасной и долговечной работы оборудования всегда соблюдайте жесткий порядок действий:

• Шаг 1: Убедитесь, что само зарядное устройство физически отключено от сети 220V (вилка вынута из розетки, кнопка питания находится в положении OFF).
• Шаг 2: Надежно зафиксируйте плюсовую клемму (красный провод) на положительном терминале аккумулятора.
• Шаг 3: Подключите минусовую клемму (черный или синий провод) к отрицательному терминалу. Проверьте плотность прилегания: при зарядке токами 20A и выше любое слабое соединение начнет критически нагреваться.
• Шаг 4: Только после надежной фиксации контактов на батарее подключите вилку ЗУ в бытовую сеть и переведите тумблер в рабочее положение.

Важно: Процедура отключения после завершения заряда выполняется в строго обратном порядке. Сначала вы обесточиваете блок питания (вынимаете из розетки), дожидаетесь затухания индикаторов на корпусе, и лишь затем снимаете клеммы с аккумулятора. Это гарантированно защитит вас от короткого замыкания, если плюсовой и минусовой провода случайно соприкоснутся в ваших руках.

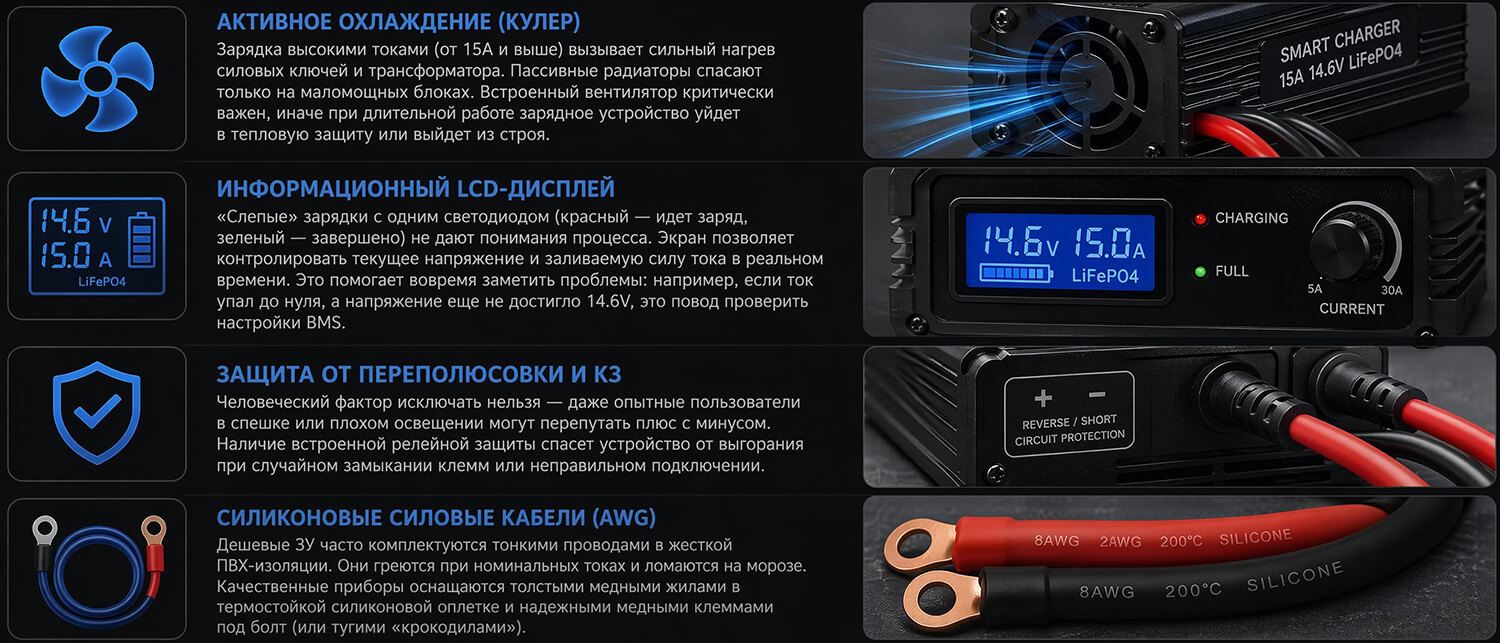

Дополнительные функции: за что стоит переплатить?

Базовые модели справляются с подачей нужного напряжения и тока, но для комфортной и безопасной эксплуатации стоит присмотреться к устройствам с расширенным функционалом. Экономия на комплектующих часто оборачивается нестабильной работой или сгоревшим оборудованием.

• Активное охлаждение (кулер): Зарядка высокими токами (от 15A и выше) вызывает сильный нагрев силовых ключей и трансформатора. Пассивные радиаторы спасают только на маломощных блоках. Встроенный вентилятор критически важен, иначе при длительной работе зарядное устройство уйдет в тепловую защиту или выйдет из строя.
• Информационный LCD-дисплей: «Слепые» зарядки с одним светодиодом (красный — идет заряд, зеленый — завершено) не дают понимания процесса. Экран позволяет контролировать текущее напряжение и заливаемую силу тока в реальном времени. Это помогает вовремя заметить проблемы: например, если ток упал до нуля, а напряжение еще не достигло 14.6V, это повод проверить настройки BMS.
• Защита от переполюсовки и КЗ: Человеческий фактор исключать нельзя — даже опытные пользователи в спешке или плохом освещении могут перепутать плюс с минусом. Наличие встроенной релейной защиты спасет устройство от выгорания при случайном замыкании клемм или неправильном подключении.
• Силиконовые силовые кабели (AWG): Дешевые ЗУ часто комплектуются тонкими проводами в жесткой ПВХ-изоляции. Они греются при номинальных токах и ломаются на морозе. Качественные приборы оснащаются толстыми медными жилами в термостойкой силиконовой оплетке и надежными медными клеммами под болт (или тугими «крокодилами»).

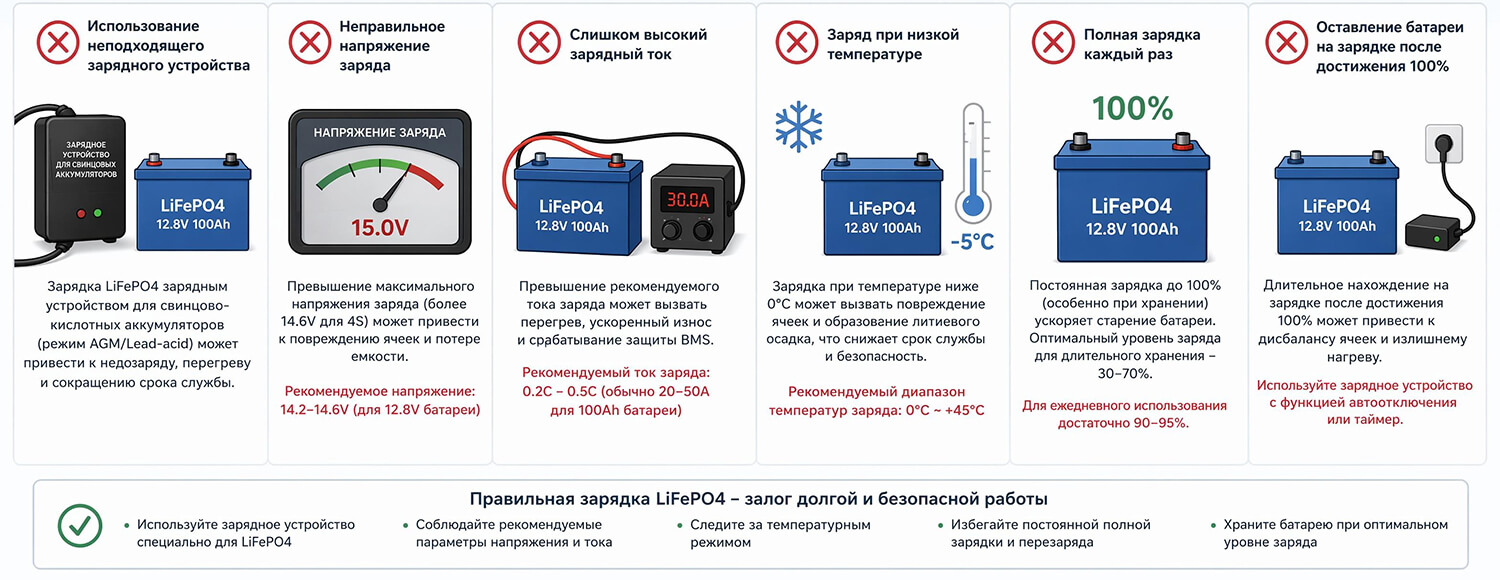

Частые ошибки при зарядке LiFePO4

Даже с правильно подобранным оборудованием и надежной BMS-платой пользователи порой допускают критические промахи. Вот чек-лист самых распространенных ошибок, которые убивают литий-железо-фосфат:

• Зарядка при отрицательных температурах: Это главный враг лития. При попытке заряда ниже 0°C (если сборка не оснащена системой подогрева) происходит осаждение металлического лития на аноде. Это ведет к быстрой потере емкости и риску короткого замыкания внутри ячейки. Разряжать на морозе можно, заряжать — категорически нельзя.
• Постоянная поддержка заряда (буферный режим): В отличие от свинца, который деградирует без постоянной подпитки, LiFePO4 не нужно держать круглосуточно подключенным к зарядному устройству. После достижения 100% зарядник следует отключить, чтобы избежать микроциклов, изнашивающих химию.
• Хранение в глубоком разряде: Если BMS отключила нагрузку по нижнему порогу напряжения, аккумулятор необходимо поставить на зарядку в ближайшие сутки. Оставление «пустой» батареи на зиму приведет к необратимому падению напряжения ниже критического минимума.
• Игнорирование балансировки: Если всегда заряжать батарею только до 80–90% (например, от слабых солнечных панелей или генератора), BMS не успевает отбалансировать ячейки. Раз в месяц необходимо проводить полный цикл заряда от сети 220V до 100%, дожидаясь падения тока до нуля.
