Инструкция по выбору сборок аккумуляторов LiFePO4: от ячеек до BMS-платы

Почему LiFePO4 вытесняют свинец и Li-Ion?

Свинцово-кислотные (AGM, GEL) и классические литий-ионные (Li-Ion) батареи стремительно теряют позиции на рынке автономного энергоснабжения, складской техники и электротранспорта. Причина кроется в химических и эксплуатационных ограничениях старых форматов, которые технология литий-железо-фосфата успешно обходит.

Характеристика	Свинец (AGM / GEL)	Li-Ion (NMC / NCA)	LiFePO4 (Литий-железо-фосфат)
Ресурс (количество циклов)	300 - 500	500 - 1000	3000 - 7000
Безопасная глубина разряда (DoD)	Не более 50%	До 80-90%	До 95-100%
Вес (для сборки 12V 100Ah)	Около 30 кг	Около 9-10 кг	Около 10-11 кг
Рекомендуемый ток заряда	0.1C (зарядка 10 часов)	0.5C (зарядка 2 часа)	0.5C - 1C (зарядка 1-2 часа)
Безопасность (риск возгорания)	Низкий (выделение газов при перезаряде)	Высокий (термический разгон при пробитии/перегреве)	Максимальная (химически и термически стабильны)
Работа при низких температурах	Допускается заряд и разряд	Разряд допускается, заряд запрещен	Разряд допускается, заряд категорически запрещен

Вот главные технические причины перехода на фосфат:

• Ресурс циклов: свинцовый аккумулятор выдерживает в среднем 300-500 циклов глубокого разряда, стандартный Li-Ion — около 1000. Сборка LiFePO4 из качественных ячеек работает от 3000 до 7000 циклов до падения емкости на 20%. На практике это более 10 лет интенсивной ежедневной работы.
• Безопасность: химия LiFePO4 термически стабильна. В отличие от Li-Ion (типа NMC или NCA), фосфатные ячейки не воспламеняются и не взрываются при механическом пробитии, коротком замыкании или сильном перегреве.
• Стабильное напряжение: аккумулятор отдает почти 100% заявленной емкости без существенной просадки рабочего напряжения. Ваша техника будет работать на полной мощности вплоть до полного разряда батареи.
• Токи заряда и разряда: фосфат способен без ущерба для химии принимать высокие токи. Полностью зарядить такую сборку можно за 1-2 часа, тогда как свинец требует 10-12 часов деликатного заряда.
• Весогабаритные характеристики: при сопоставимой полезной емкости сборка LiFePO4 весит в 2-3 раза меньше свинцового аналога. Это критически важный фактор для лодочных моторов, автодомов и портативных электростанций.

Важно: единственный существенный минус технологии — деградация при заряде в отрицательные температуры. Заряжать ячейки при минусе без встроенной системы подогрева категорически запрещено (требует проверки спецификации конкретной BMS).

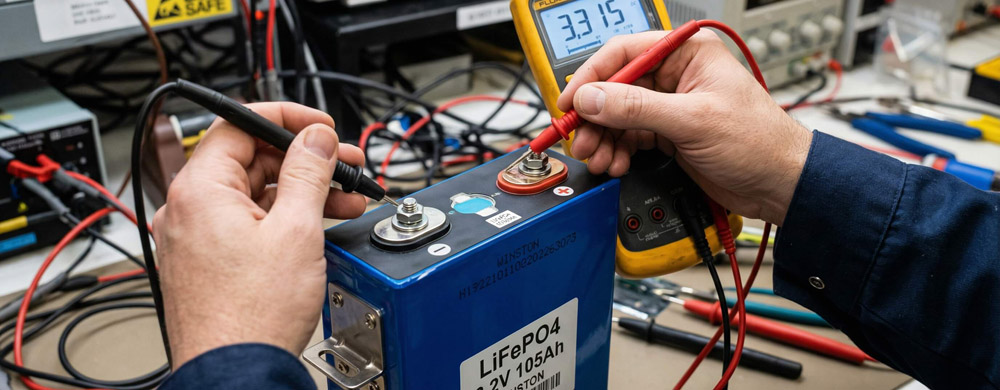

Главные критерии выбора готовой сборки LiFePO4

Выбор аккумулятора начинается с понимания задач, которые он должен решать. Покупка наугад приведет либо к переплате за ненужную мощность, либо к быстрой деградации батареи из-за постоянных перегрузок.

Емкость (Ah) и напряжение (V): как рассчитать под свои задачи

Напряжение (12V, 24V, 48V) диктуется вашим оборудованием: инвертором, лодочным электромотором или бортовой сетью автодома. Менять его произвольно нельзя. Емкость (Ампер-часы, Ah) определяет время автономной работы.

Чтобы рассчитать нужную емкость, переведите потребление в Ватт-часы (Wh). Умножьте мощность нагрузки (в Ваттах) на желаемое время непрерывной работы (в часах). Полученную цифру разделите на рабочее напряжение сборки.

• Пример расчета: лодочный мотор потребляет 300W. Вам нужно 4 часа хода. 300W * 4h = 1200Wh. При сборке на 12V потребуется емкость не менее 100Ah (1200Wh / 12V = 100Ah).

Класс ячеек (Grade A, B, C): как не купить выбраковку под видом нового АКБ

На рынке полно дешевых сборок, собранных из б/у ячеек или заводской отбраковки. Класс (Grade) напрямую влияет на реальный ресурс и безопасность эксплуатации.

• Grade A: новые ячейки идеального заводского качества. Отличная геометрия корпуса, минимальное и ровное внутреннее сопротивление, полное соответствие заявленной емкости.
• Grade B: ячейки с незначительными косметическими дефектами или микроскопическим отклонением по емкости от идеала. Часто используются в бюджетных, но вполне рабочих сборках.
• Grade C (и ниже): отбраковка, вздутые элементы, б/у ячейки, снятые с китайских электробусов. Емкость ниже номинала на 10-30%, высокое внутреннее сопротивление.

Внимание: визуально отличить Grade A от хорошего Grade B без специализированного оборудования (миллиомметра) практически невозможно. Всегда запрашивайте у продавца паспорт тестирования конкретных ячеек перед покупкой.

Токоотдача: критический параметр для мощных инверторов и лодочных моторов

Даже самая емкая батарея будет бесполезна, если она не способна отдать нужный ток в моменте. Этот параметр часто обозначается индексом "C" (от capacity - емкость).

Если в паспорте сборки на 100Ah указан максимальный ток разряда 1C, это значит, что она может непрерывно отдавать 100 Ампер (около 1200 Ватт при 12V). Подключите к ней инвертор со строительным феном на 2000W — и BMS-плата мгновенно отключит питание, уйдя в защиту.

• Для слаботочных систем: (эхолоты, светодиодное освещение) достаточно токоотдачи 0.5C.
• Для силовых установок: (лебедки, маршевые электромоторы, мощные инверторы) ищите сборки с ячейками и BMS, поддерживающими постоянный разряд 1C-2C и кратковременный пиковый ток до 3C-5C.

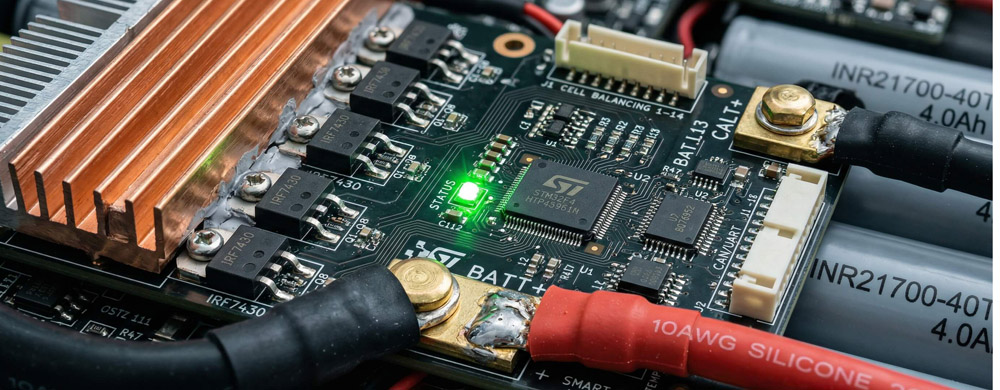

BMS-плата: мозг аккумуляторной сборки

Без Battery Management System (BMS) эксплуатация литий-железо-фосфатных ячеек невозможна. Эта плата защищает сборку от перезаряда, глубокого разряда, короткого замыкания и перегрузки по току. Выбор неправильной BMS сведет на нет преимущества даже самых дорогих ячеек Grade A.

Симметричные и несимметричные BMS

При выборе готовой сборки или комплектующих для самостоятельного монтажа важно понимать разницу в топологии подключения BMS-плат.

• Симметричные BMS: имеют один общий порт (кабель) для заряда и разряда. Это универсальное и наиболее популярное решение. Оно идеально подходит для систем, где аккумулятор работает в буферном режиме (например, солнечные электростанции), одновременно принимая заряд от контроллера и отдавая энергию инвертору.
• Несимметричные BMS: используют раздельные порты. Один кабель идет на зарядное устройство, другой — на потребителя (нагрузку). Они часто применяются в электротранспорте, так как позволяют использовать более дешевые компоненты для слаботочного канала заряда, оставляя мощные ключи только на канал разряда.

Важно: для лодочных электромоторов, ИБП и автодомов рекомендуется выбирать сборки исключительно с симметричными BMS. Это исключает путаницу с проводами и позволяет безопасно заряжать батарею прямо во время работы потребителей.

Smart-BMS с Bluetooth — переплата или необходимость?

Классическая (аппаратная) BMS работает по жестко заданным заводским порогам. Вы не можете изменить напряжение отсечки или посмотреть, что происходит внутри батареи. Smart-BMS решает эту проблему за счет встроенного микропроцессора и модуля связи (обычно Bluetooth или UART).

• Мониторинг ячеек: через приложение на смартфоне вы в реальном времени видите напряжение на каждой отдельной ячейке (банке). Это позволяет вовремя заметить разбалансировку или деградацию конкретного элемента.
• Точный расчет остатка емкости: умная плата считает проходящие через нее токи (работает как кулонметр) и показывает реальный остаток в процентах и ампер-часах, а не абстрактные скачки по вольтажу.
• Настройка порогов: вы можете вручную задать лимиты напряжения для отключения заряда и разряда, чтобы продлить срок службы химии, или тонко настроить температурные датчики под свои климатические условия.

Переплата за Smart-версию обычно составляет 15-30% от стоимости самой платы, но при покупке сборок высокой емкости (от 100Ah) эта инвестиция окупается за счет полного контроля над дорогостоящими ячейками и предотвращения их случайной порчи.

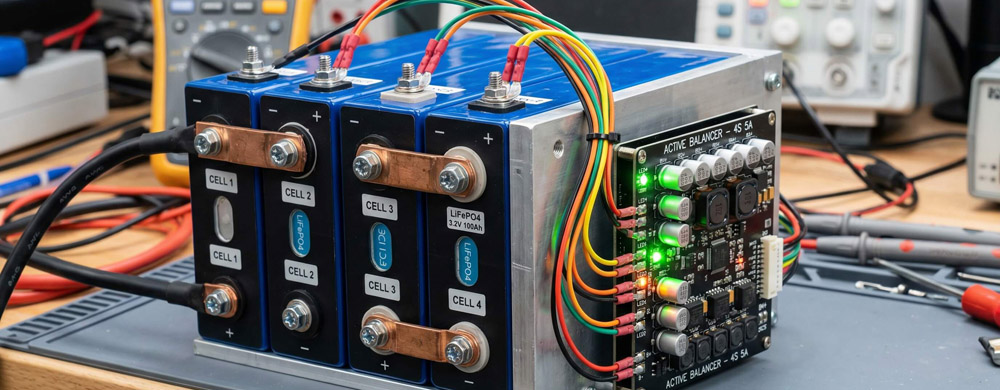

Активные и пассивные балансиры: нужны ли они в сборке?

Даже в идеальной партии новых ячеек со временем возникает разбег по внутреннему сопротивлению и напряжению. На практике это выглядит так: при зарядке одна банка заряжается чуть быстрее остальных, достигает верхнего порога (например, 3.65V), и BMS-плата мгновенно отрубает зарядку всей сборки. В итоге остальные три ячейки (в 12-вольтовой системе) остаются недозаряженными, а общая полезная емкость аккумулятора падает. Эту проблему решает балансировка.

• Пассивные балансиры: встроены по умолчанию в 90% штатных BMS-плат. Они работают примитивно: стравливают лишнюю энергию с убежавшей вперед ячейки на резисторы в виде тепла. Главный минус такого решения — ничтожно малый ток балансировки (обычно 30-50mA). Для сборки емкостью 100Ah и выше этого категорически мало. Чтобы выровнять даже средний разбег, потребуются недели непрерывного подключения к зарядному устройству.
• Активные балансиры: это отдельные модули, которые не сжигают драгоценную энергию в тепло, а перекачивают ее от более заряженной ячейки к менее заряженной (через конденсаторы или катушки индуктивности). Ток перекачки здесь внушительный — от 1A до 5A и выше.

Важно: для сборок емкостью от 50-80Ah наличие активного балансира строго рекомендуется. Без него вы рискуете через год-полтора потерять существенную часть емкости просто из-за рассинхронизации банок. Идеальный сценарий монтажа — подключение мощного активного балансира через кнопку или тумблер. Это позволяет включать его только в конце цикла заряда (когда напряжение ячеек превышает 3.4V) и отключать при хранении, чтобы избежать паразитного потребления и саморазряда батареи.

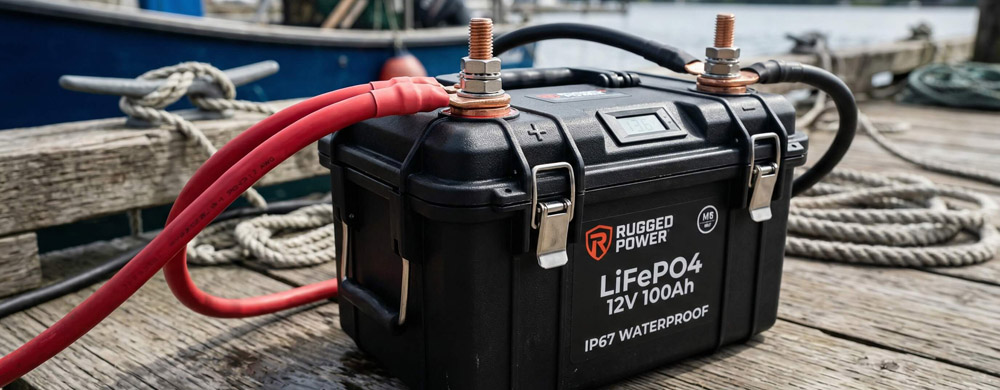

Внешний осмотр: как оценить качество сборки корпуса, изоляции и клемм

Покупая готовую батарею, вы часто берете «кота в мешке», так как внутренние компоненты скрыты. Однако тщательный внешний осмотр может многое рассказать о культуре производства и надежности продавца. Если сборщик сэкономил на наружных элементах, внутри вас гарантированно ждет небрежный монтаж.

• Материал и герметичность корпуса: дешевые сборки часто упаковывают в тонкий хрупкий пластик, который лопается от первой же вибрации в лодке или багажнике авто. Ищите ударопрочные корпуса с толстыми стенками (ABS-пластик от 3 мм), текстолитовые короба или металлические кейсы. Для эксплуатации на воде стыки и крышка должны быть посажены на качественный полиуретановый герметик (стандарт влагозащиты IP65 и выше).
• Качество клемм (токовыводов): это самое уязвимое место силовой батареи. Клеммы (обычно формата M8) должны быть массивными, выполненными из латуни или меди. Если выводы выглядят хлипкими, магнитятся или болтаются в посадочных местах — при высоких токах разряда они моментально раскалятся. Это приведет к расплавлению корпуса и короткому замыканию.
• Сечение внешних проводов: если вместо клемм из корпуса выведены кабели (часто делают для лодочных моторов), оцените их толщину. Для длительной нагрузки в 100А требуется гибкий медный кабель в термостойкой силиконовой изоляции сечением не менее 4 AWG (около 21 мм²). Жесткая ПВХ-изоляция и тонкие жилы — признак опасной экономии.
• Фиксация элементов: приподнимите и аккуратно потрясите аккумулятор. Внутри корпуса должна быть абсолютная тишина. Ячейки LiFePO4 тяжелые (одна банка на 100Ah весит около 2 кг), и если они не стянуты армированным скотчем, шпильками или не проложены демпферным материалом, от вибрации внутренние перемычки оторвутся вместе с контактами балансировочных проводов.

Внимание: наличие встроенного вольтметра или USB-портов не является показателем качества батареи. Часто яркими экранами производители маскируют дешевую компонентную базу. Смотрите в первую очередь на силовые элементы.

ТОП-5 частых ошибок при покупке литий-железо-фосфатных аккумуляторов

Даже выбрав качественные ячейки и надежную BMS-плату, можно испортить сборку или впустую потратить бюджет из-за непонимания специфики литий-железо-фосфатной химии. Вот пять главных промахов, с которыми регулярно сталкиваются покупатели.

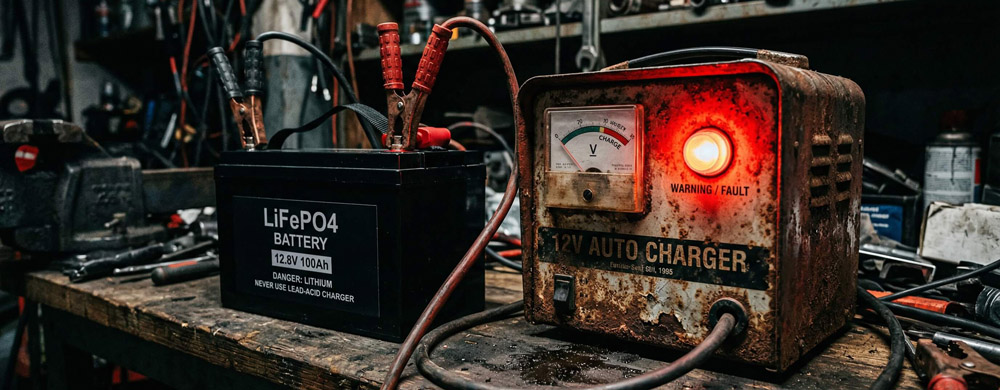

• Использование старых зарядных устройств от свинца: классические «зарядники» для автомобильных АКБ часто имеют режим десульфатации (подача импульсов высокого напряжения до 16V). Для LiFePO4 напряжение выше 14.6V (в 12-вольтовой системе) критично и приводит к срабатыванию защиты BMS, а при ее отказе — к вспучиванию ячеек.
• Попытка использовать тяговую сборку как стартерную: стандартная сборка LiFePO4 предназначена для долгой и равномерной отдачи тока. Если вы попытаетесь завести от нее двигатель внутреннего сгорания зимой, стартерные токи (400-800А) мгновенно сожгут транзисторы на стандартной BMS-плате. Для этих целей нужны специализированные стартерные платы и высокотоковые ячейки.
• Слепая вера наклейкам на дешевых корпусах: физику обмануть нельзя. Если вам предлагают сборку на 200Ah, которая весит 10 кг и стоит в два раза дешевле рынка — внутри вас ждут дешевые ячейки меньшей емкости, засыпанные песком для веса, или отбраковка Grade C. Нормальный вес честных 100Ah при 12V — около 10-11 кг.
• Зарядка при отрицательных температурах: разряжать фосфат на морозе можно (с небольшой потерей емкости), но заряжать — категорически нельзя. При минусовых температурах литий кристаллизуется (выпадает в осадок), что необратимо убивает емкость ячейки за несколько циклов.
• Последовательное соединение сборок без подготовки: многие покупают две батареи по 12V и соединяют их последовательно, чтобы получить 24V для мощного инвертора. Без специальных балансиров между самими сборками (а не внутри них) одна батарея со временем будет хронически недозаряжена, а вторая — постоянно уходить в защиту от перезаряда.

Важно: перед покупкой всегда проговаривайте продавцу или мастеру-сборщику конечный сценарий использования. То, что идеально для солнечной станции на даче, совершенно не подойдет для тяжелого лодочного электромотора.

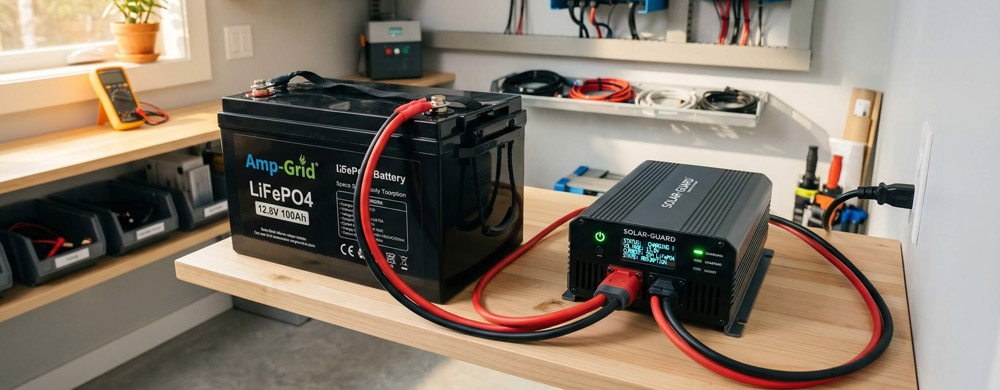

Рекомендации по эксплуатации

Сборки на базе литий-железо-фосфата неприхотливы, но соблюдение базовых правил зарядки и хранения увеличит их реальный ресурс с базовых 10 лет до максимальных значений.

• Правильный заряд (CC/CV): используйте только специализированные зарядные устройства для химии LiFePO4. Процесс должен идти в два этапа: сначала постоянным током (Constant Current), затем постоянным напряжением (Constant Voltage). Для 12-вольтовой сборки напряжение окончания заряда строго 14.6V.
• Температурный режим: эксплуатировать (разряжать) батарею можно при температуре от -20°C до +60°C. Заряжать — строго при температуре выше 0°C. Если сборка стояла на морозе, перед подключением к зарядному устройству она должна прогреться при комнатной температуре несколько часов.
• Хранение в межсезонье: главная ошибка — оставлять батарею на зиму полностью заряженной (100%) или высаженной в ноль. Идеальный уровень заряда для длительного хранения — 50-60% (напряжение около 13.2V-13.3V). Раз в 3-4 месяца проверяйте напряжение вольтметром.
• Глубина разряда: несмотря на то, что BMS-плата защитит ячейки от критического падения напряжения, старайтесь не высаживать сборку ниже 10-15% емкости на регулярной основе.

Внимание: никогда не замыкайте клеммы аккумулятора напрямую для проверки искры. В лучшем случае вы сожжете BMS-плату, в худшем — расплавите токовыводы и спровоцируете короткое замыкание.
